Brillante la máquina ratonera (2 / 4 paso)

Paso 2: esquemas

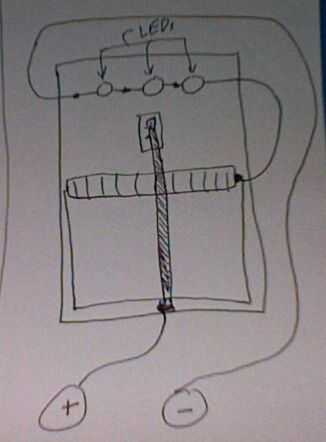

Como se puede decir de los dibujos detallados a continuación, cada trampa tiene tres LEDs incrustados en él, conectados en serie. Desde aquí cada trampa está conectado en paralelo de los tornillos en el centro del tablero (hay dos juegos de tornillos, positivos y negativos, tanto conectado a la fuente de alimentación - 6V 300 mA CC).

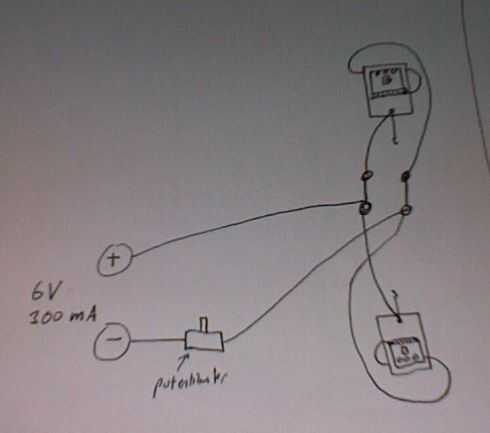

Esto significa que las trampas pueden iluminar independientemente uno del otro. Cada trampa actúa como un interruptor para sus propias luces con cables de metal "arco" (es decir lo que se supone para golpear el ratón) y el gatillo la barra (lo que evita que el arco hasta que el gatillo se mueve). Ver la segunda imagen para más detalles. El circuito esta cerrado cuando la trampa se establece, por lo que el rojo LED de actuar como "pilotos". El esquema muestra cómo dos de las trampas por cable. Los otros seis se haría exactamente igual, pero se omiten en la imagen para mayor claridad.

Puse un potenciómetro en el comienzo del circuito por lo que pude controlar el brillo de los LEDs al mismo tiempo. No es necesario, sin embargo, desde la corriente y voltaje pasando 24 LEDs es bastante idóneo para la tarea.
