Paso 3: armarlo
-Estructura:
Queremos construir un cubo para contener algunos platos Petry y algunas muestras de algas por lo que mi diseño será como el sorteo de Autodesk se muestra en la imagen! Simple, fácil y precio bajo!

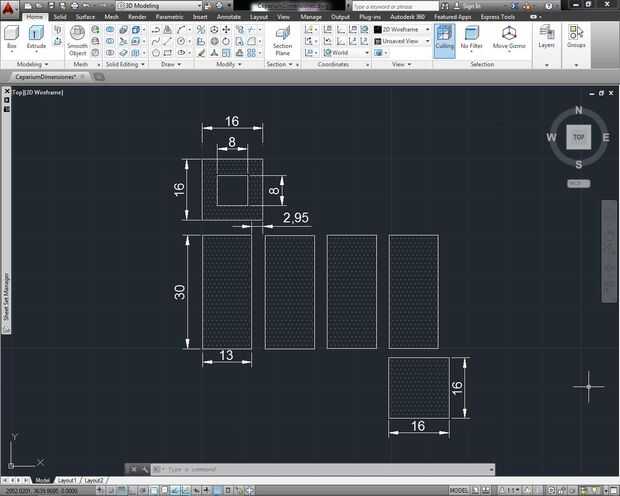

Dibujamos las piezas del cubo en la hoja de EP (polietileno extruido) y cortamos con una sierra para metales.

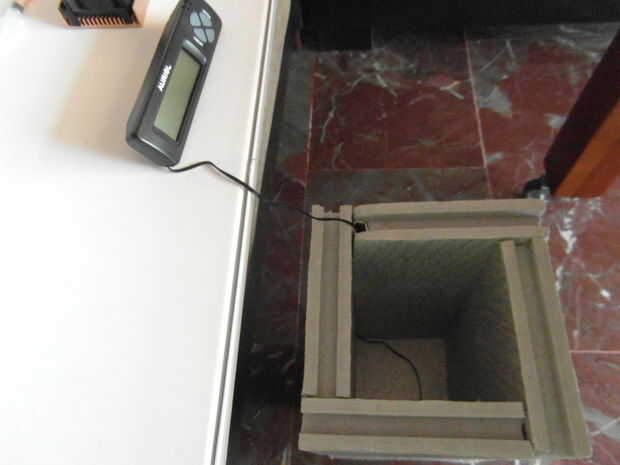

Lo ponemos juntos para componer un prisma. Entonces yo uso silicona para ajustarse y hacer hermética.

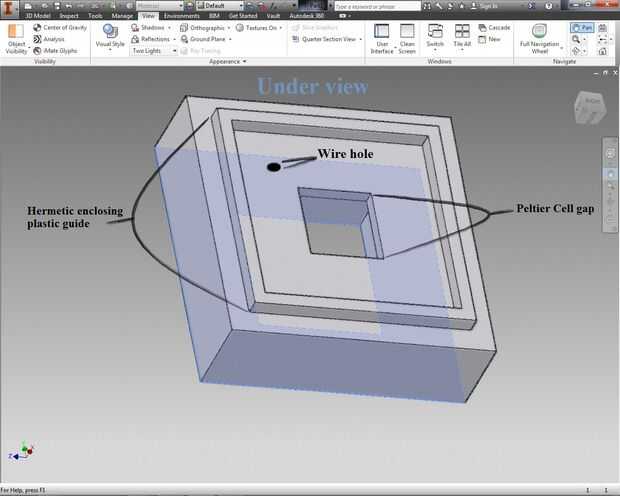

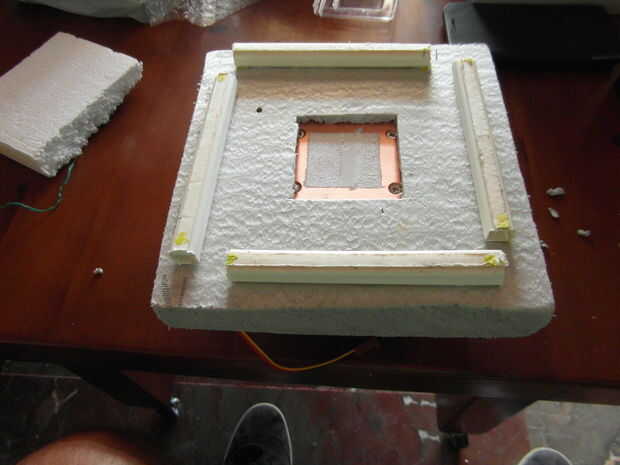

Nuestra caja tiene una tapa removible pero deben arreglar perfectamente con el cuerpo de la caja para ser totalmente hermético. Lograr estado de hermeticidad perfecta usar la ranura de la hoja de EP e instalar a unas guías de plástico que se utiliza generalmente para ocultar los cables en la parte superior que fijan perfectamente en la ranura de la EP. Con esto se obtiene una circulación continua del aire interior que hace más frío cada vez.

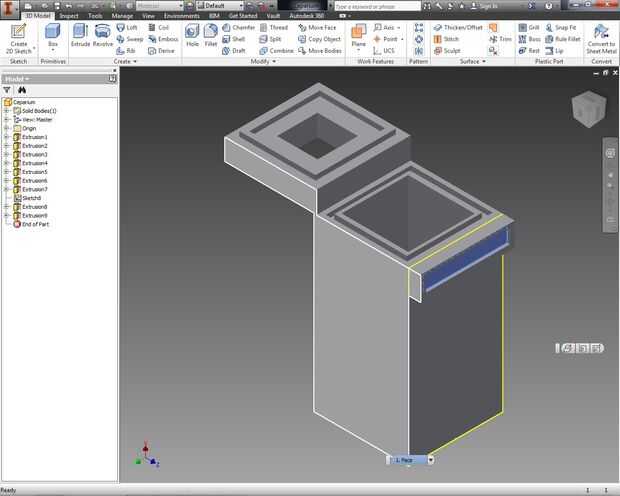

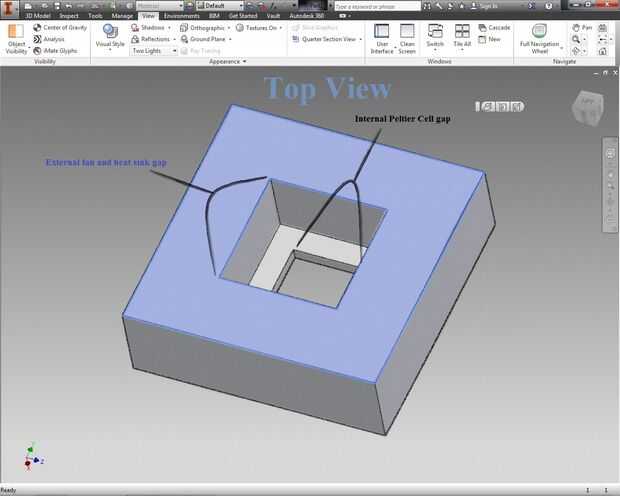

El diseño de la tapa es muy importante. Pueden tener contacto externo para refrigerar la parte caliente de la célula Peltier y contacto interno para aumentar el frío dentro de la caja. (Ver imágenes en 3D de cap)
-Sistema electrónico:
En este caso el sistema eléctrico es muy simple. Vamos a utilizar tres elementos con similares especificaciones eléctricas;
-2 computadoras fans --> 12V 0, 22A
-Peltier célula --> 12V 3-5A. (Un amperaje menor puede sobrecalentar el sistema y más amperios pueden dañar la celda Peltier).

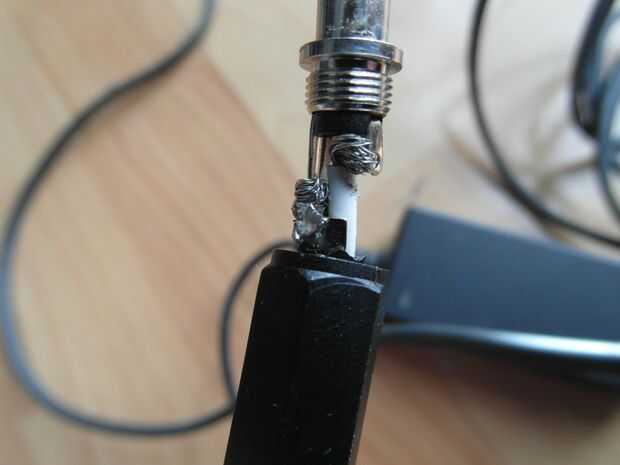

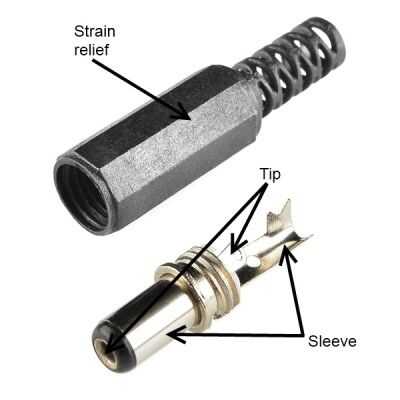

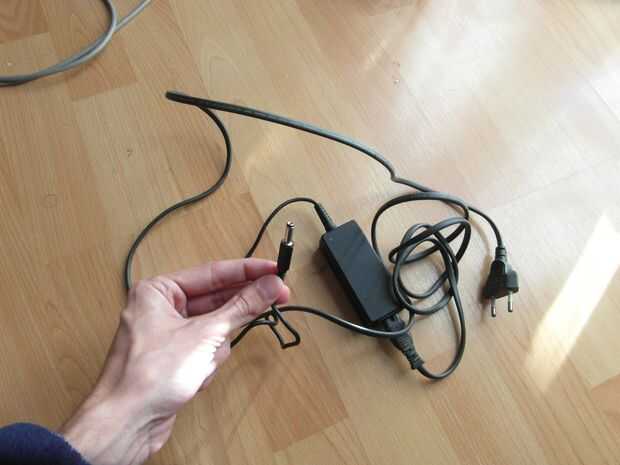

El sistema de suministro es un cargador de laptop comprar en el chatarrero de 2$. Soldar algunos hombre y mujer tapones para dar independencia al sistema y hacer portable.

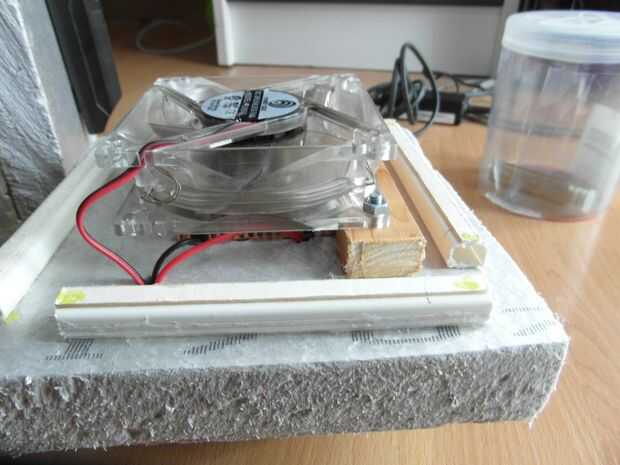

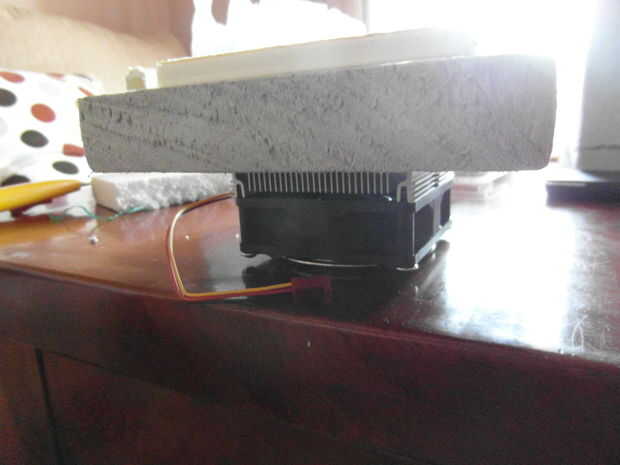

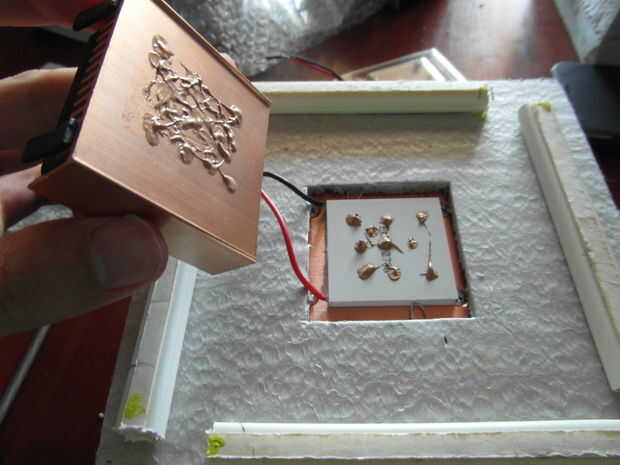

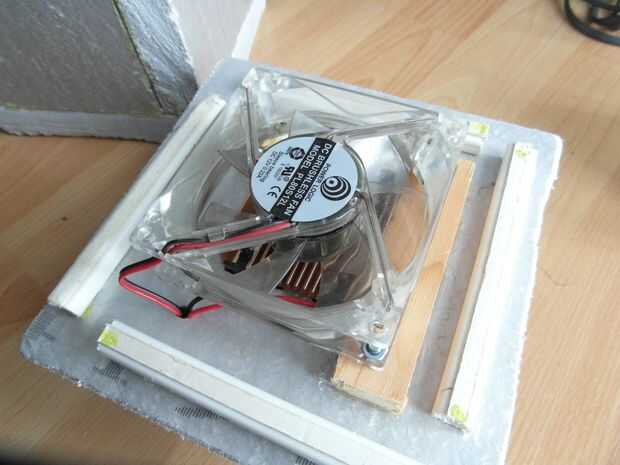

Es el momento de instalar la célula Peltier. Poner silicona térmica y extenderlo por todo el disipador de calor. * Hacer que usted poner el lado frío hacia abajo dentro de la caja y la parte caliente hacia arriba fuera del sistema. Instalamos el interior abajo usando silicona térmica para fijar la unión entre la célula y el disipador de calor del ventilador

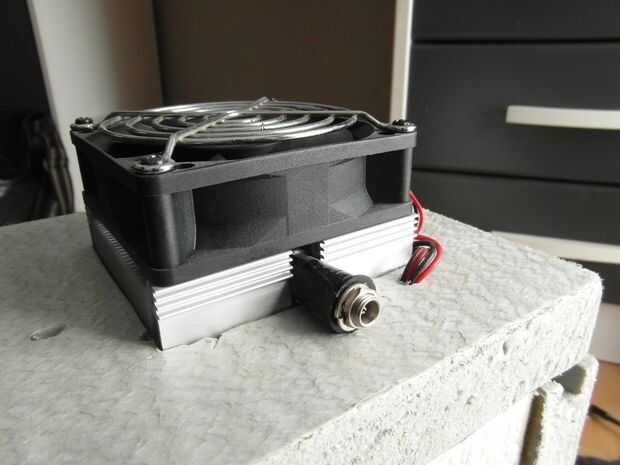

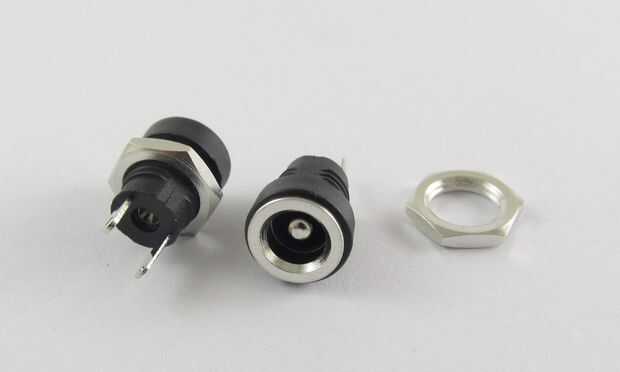

Hacemos un agujero para sacar el interior ventilador y los cables de la célula Peltier y la autógena junto con el ventilador exterior. Todos de la autógena en un enchufe hembra para conectar y desconectar el refrigerador.

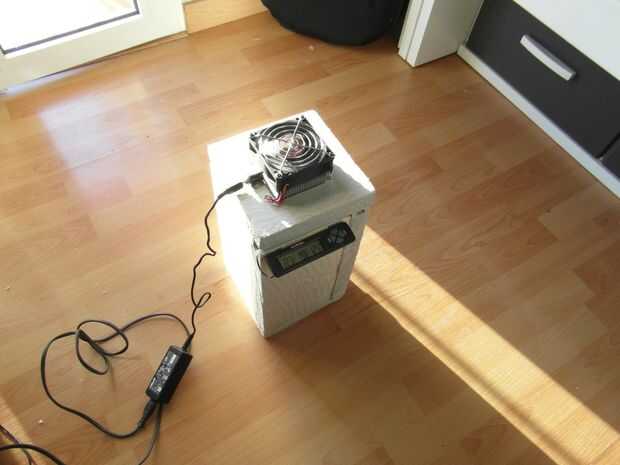

Luego instalar y soldar el conector macho de la fuente del proveedor. Perfecto! Ahora podemos probar nuestro Ceparium!
