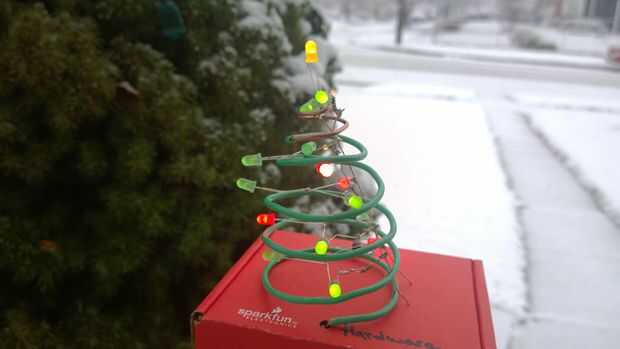

x15-LED (verde amarillo rojo)
X5-resistencia de 47 ohmios (YellowPurpleBlack
12 pulgadas de cable de calibre grueso para marco de árbol
x2 sólido núcleo de alambre fino para carriles de alimentación (22awg)
Batería de 9V con clip de enganche

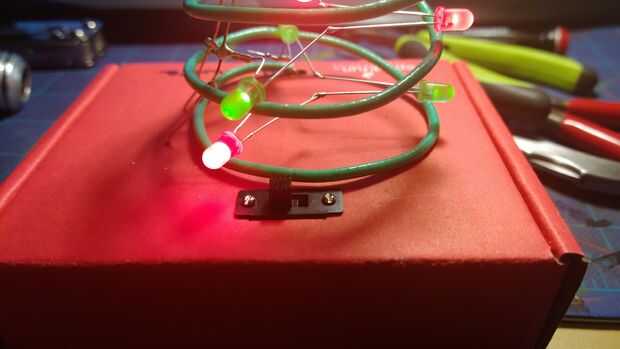

Solo poste único interruptor.
Herramientas de soldadura
Caja de un proyecto

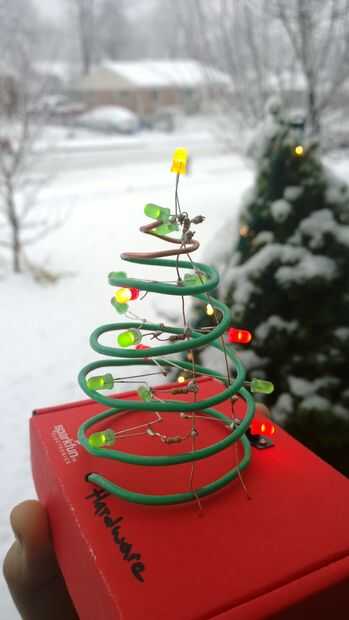

Hace 53 series de 3 cada uno en formación de triángulo ánodo condujeron a cátodo dejando la articulación del último parche en los carriles de tierra resistencia y 9v.
Hacer un juego de 3 condujo A más adelante la punta del árbol.
En el último set deja un LED amarillo hacia arriba, se trata de la estrella.
Tira de los cables de núcleo sólido que los rieles GND y 9V subiendo el árbol.
El lado del ánodo de los conjuntos de LED a la resistencia de la soldadura y la soldadura de la resistencia en el riel de 9V. Cátodo para el carril de tierra de la soldadura.
Esquema:
Yellow X
|---Resistor---LED---LED---LED---| OH OH
| |
| |
|---Resistor---LED---LED---LED---| O O O
| |
| |
|---Resistor---LED---LED---LED---| O O O
| |
| |
|---Resistor---LED---LED---LED---| O O O
| |
| |
|---Resistor---LED---LED---LED---| O O O
| |
| |

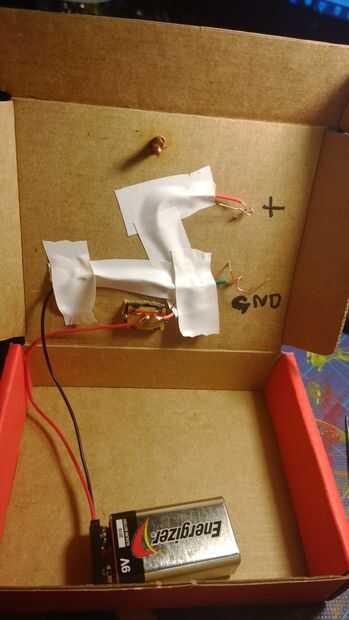

| ON/OFF |
|__SWITCH___ + batería-___GND

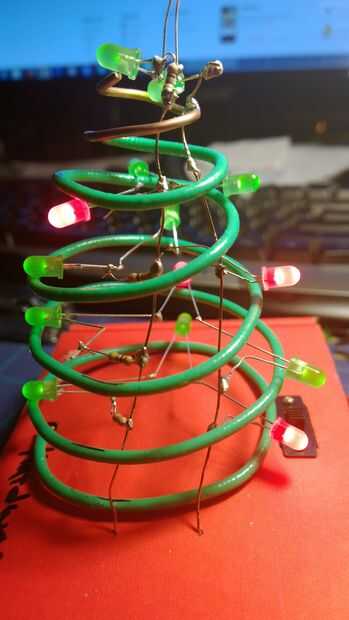

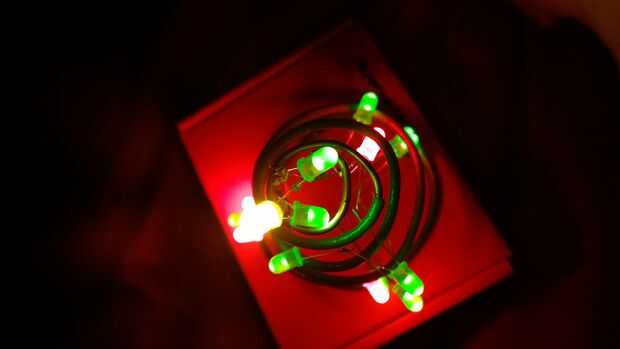

1 Enrolle el alambre grueso con las manos. Asegúrese de que usted deje el aislamiento en ella para evitar cortocircuitos.

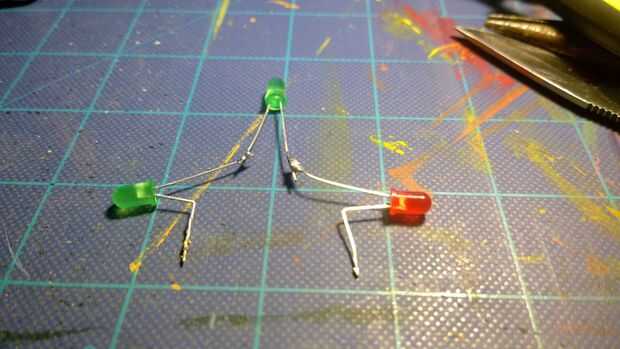

2 conjunto de LED.
+ LED
/\
+ LED < > + LED
[Resistencia] |
| |
TIERRA de 9V
