Paso 7: Empalmes de la pierna de la soldadura
Empiezo con la cinta de torso, pero cualquiera debería funcionar.

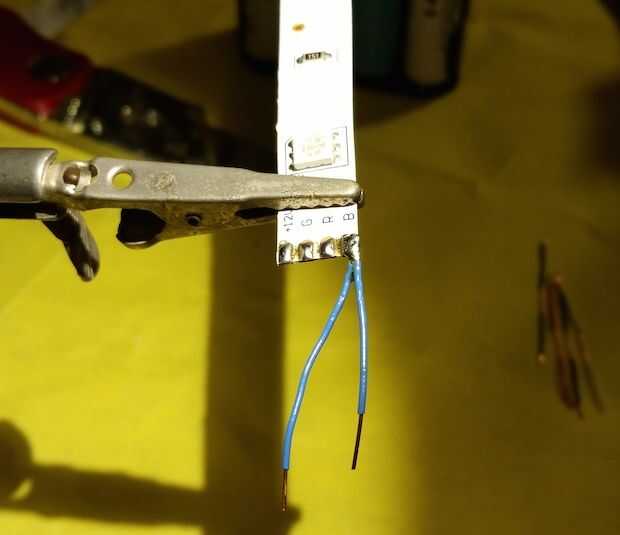

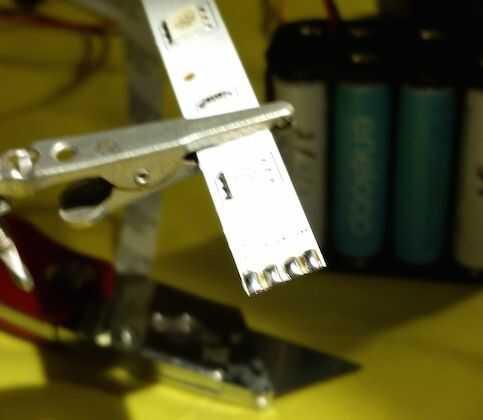

- Los extremos de la tira de LED de la lata.

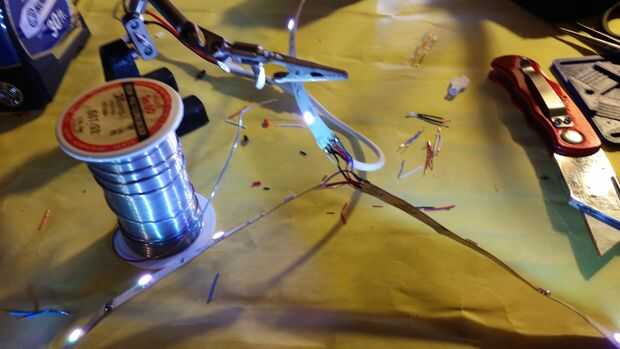

- La soldadura de los cables 3 vías del paso anterior, uno a la vez como se muestra.
(Tenga en cuenta que no importa el color, pero he intentado seguir un estándar a pesar de mis colores de 4 cables no coinciden con los colores del LED).
Tenga cuidado al soldar estos para evitar cortocircuitos en cualquiera de los rastros en las tiras de LED.
Cortocircuito entre 2 colores hará que ellos tanto a la luz sin importar que se selecciona, pero ponga en cortocircuito el verde a los + 12V puede dañar su controlador cuando las tiras de LED.
Coloque la pierna izquierda

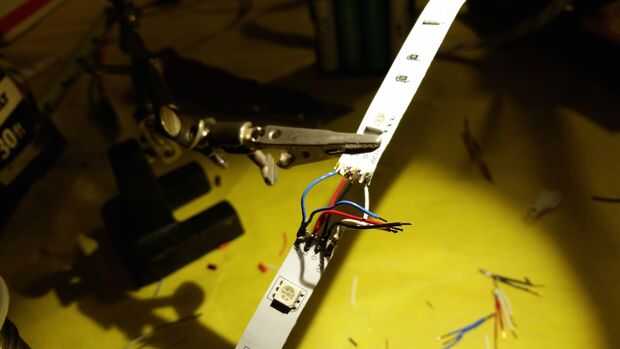

Después yo he soldado todos los 4 cables al torso Suelde la pierna izquierda siguiente. Asegúrese de igualar las huellas correctas en las tiras de LED. (a veces puede voltear los extremos de la pierna para facilitar la conexión de la secuencia)
Colocar la pierna derecha
Se trata de energía donde el traje. Os dejo el conector de alimentación conectado a la tira de LED utilizada para la pierna derecha. Es la articulación más difícil de soldadura (x 4) en el traje entero. Usted tendrá que soldar el cable de 3 vías en la parte superior los cables del conector de alimentación.

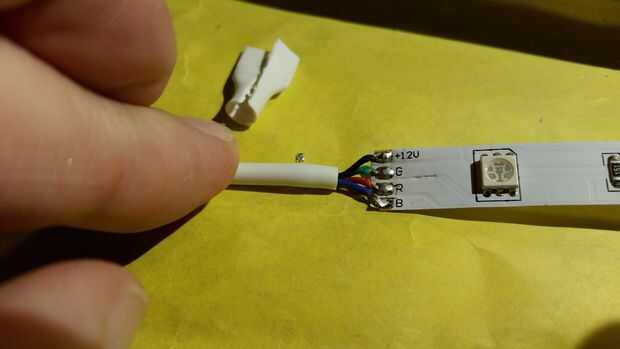

- Comience retirando con cuidado el envoltorio que cubre la conexión en la tira de LED,

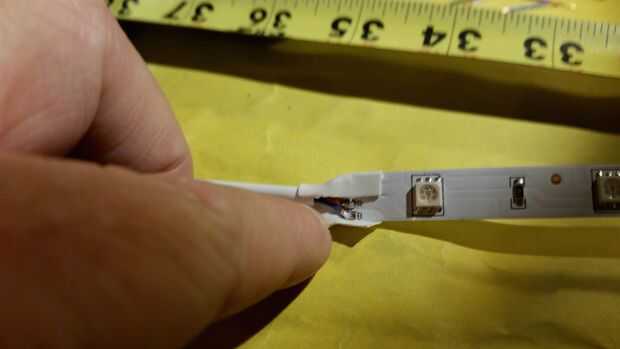

- Cortar la vaina blanca que cubre los cables de alimentación de 3/8" para permitir espacio para trabajar y volver a conectar la energía cables si ellos vienen desconectados mientras que soldar encima de ellos. (Ser abertura cuidadosa y sólo tanto como es necesario porque se sujete este cable de alimentación junto con la tubería en el empalme de la pierna derecha).

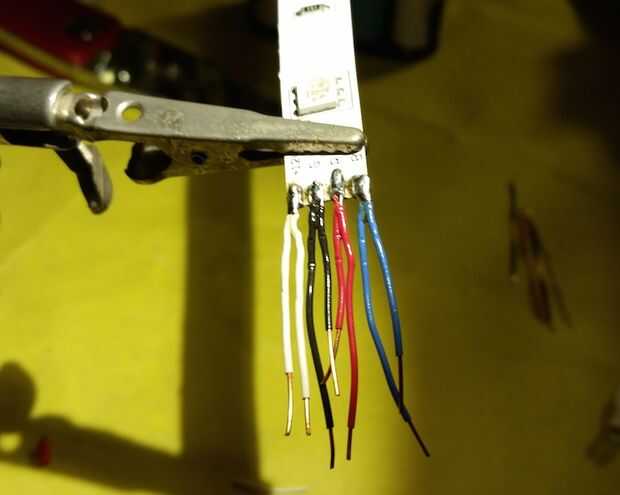

- Uno a la vez Conecte los cables de 3 vías (4 x).
Otra vez, ser muy cuidadosos acerca de soldadura cortos e inspeccione su trabajo antes de proceder a las pruebas.
El vestuario es muy delicado en este momento. Tenga cuidado de moverlo porque sólo sus empalmes de la soldadura mantiene juntos.
Prueba

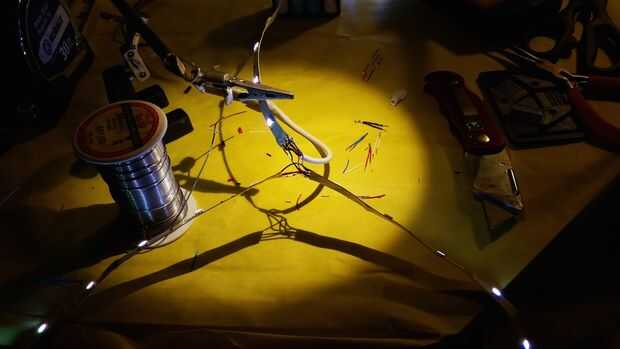

Una vez que las juntas estén bien, probar el sistema por conectar la fuente de alimentación en el conector en la Unión. Usted debe ser capaz de encender todos los 3 segmentos rojos, verdes y azules. Si no regresa y depurar las conexiones, reparar según sea necesario.
