Paso 3: Montaje de la electrónica
Debido a las tiendas que visité no tener 3528 LEDs decidí simplemente desoldar algunos de una pieza de 4.8W / m LED tira tenía puesta alrededor. A pesar de desoldadura parece más trabajo, yo creo que esto realmente me ayudó a hacer todo más rápido.
Desde que empezó a darse cuenta de que no voy a hacerlo todo en el tiempo por ahora, he pensado en un pequeño flujo de trabajo para la creación de este LED star antes de intentar. Fue algo como esto:

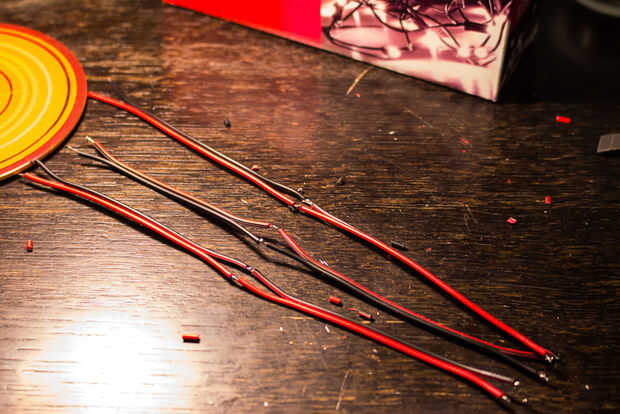

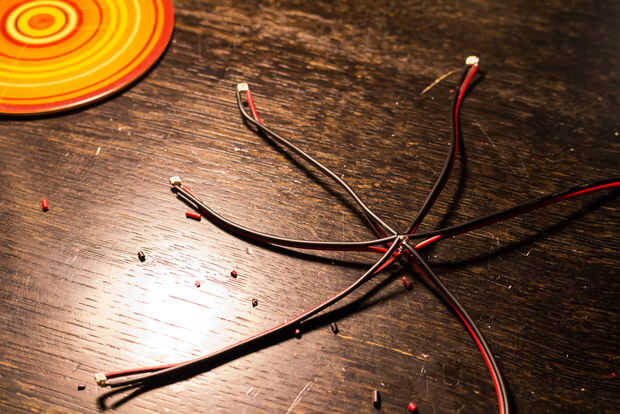

- Preparar cables y estañar (cuadro 1)

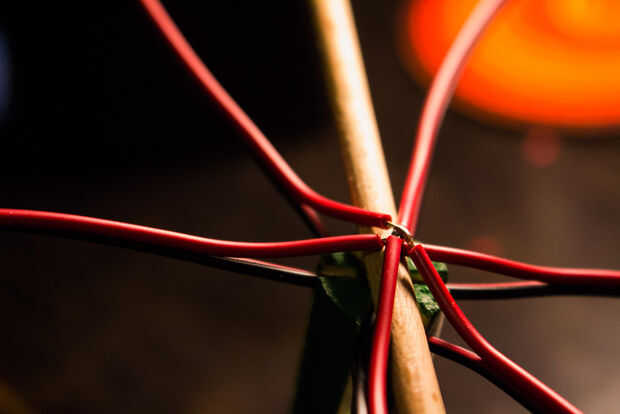

- Poner los cables a través del otro agujero en el medio y poner un lado de él en las hendiduras en el tallo (cuadro 2)
- Ese lado de la soldadura, la vuelta, de la soldadura del otro lado (la espiga es evitar soldadura lados mutuamente)
- Tira de LED de cola en algún lugar

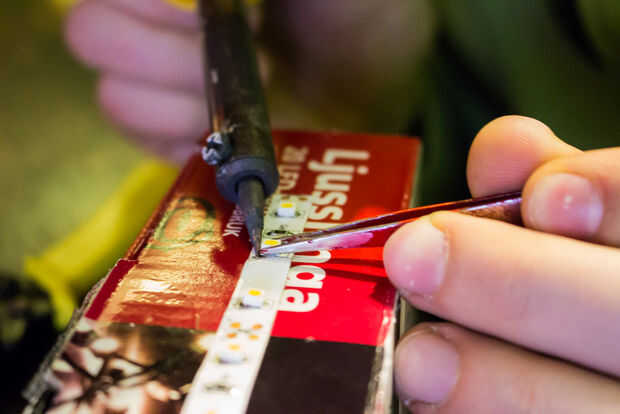

- Desoldar un lado de los LEDs y levántela (imagen 3)

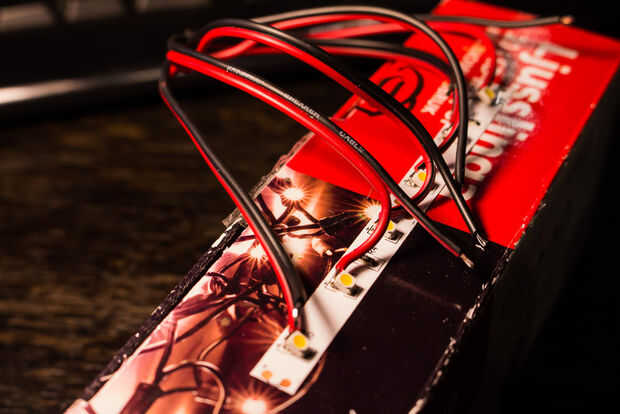

- La soldadura de los cables de la estrella soldada a ese lado del LED (imagen 4)
- Desoldar el otro lado
- Suelda el otro cable al LED

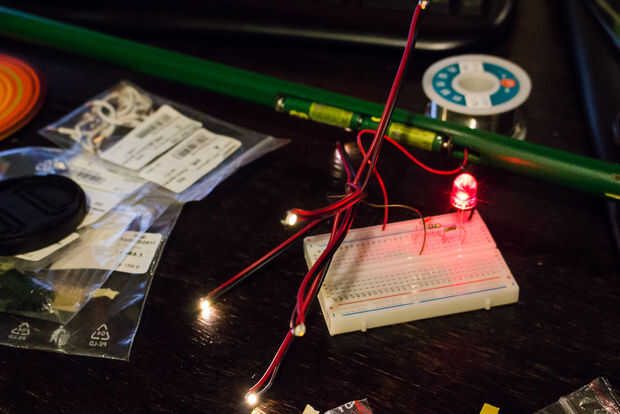

Después de esto siguió una pequeña prueba en un protoboard con resistencias planeaba usar y afortunadamente funcionó según lo previsto. Usé una resistencia de 10 ohmios solo antes de la estrella del LED y luego 2 más resistencias de 10 ohmios en serie antes el LED rojo. Es debido a que 2 AAAs en serie salida 3V 3528 LED blanco funciona en 3-3, 4V y un LED rojo en la parte superior funciona en 1,8 a 2, 5V. Probablemente debería han evitado la resistencia antes de la estrella y tenía LED más brillante de esa manera, pero le pareció bien al tiempo que.
Como para soldar la salida del LED y el LED superior con otros cables - soldadura cables un poco más largos que el camino para alcanzar el compartimento que puede levantar un poco y soldar entre sí al montar. También es una buena idea añadir un poco de pegamento en los cables expuestos en el centro de la estrella y han aislado otros cables ya que habrá algunos puntos donde se cruzan debido al diseño y aspiraría a corto algo después de todo estaba montado.
