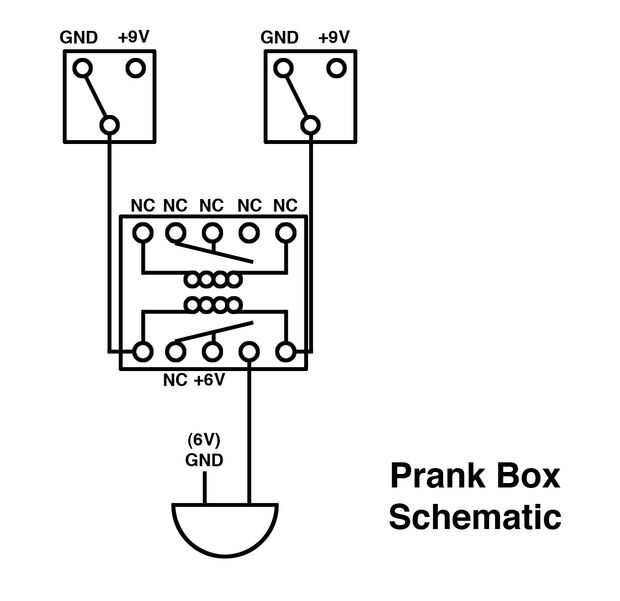

Paso 7: Conectarlo

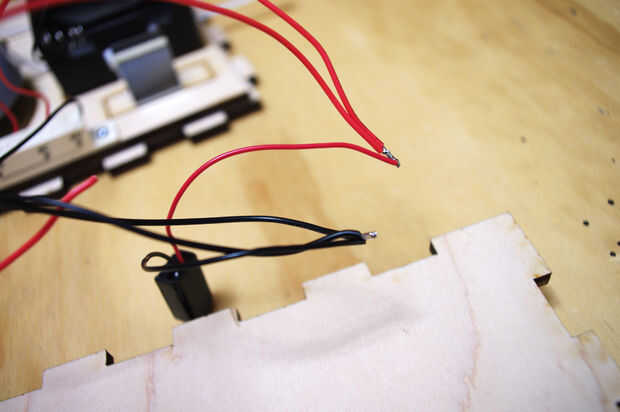

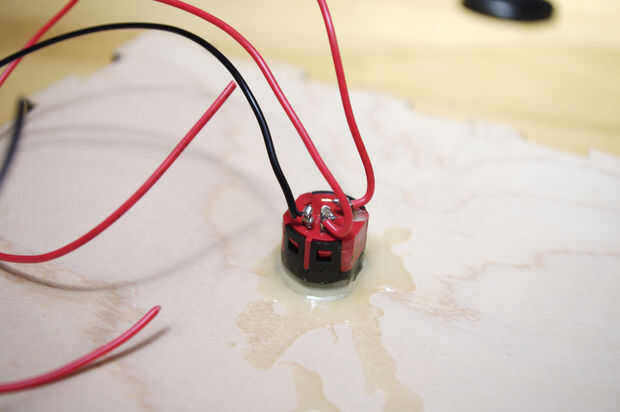

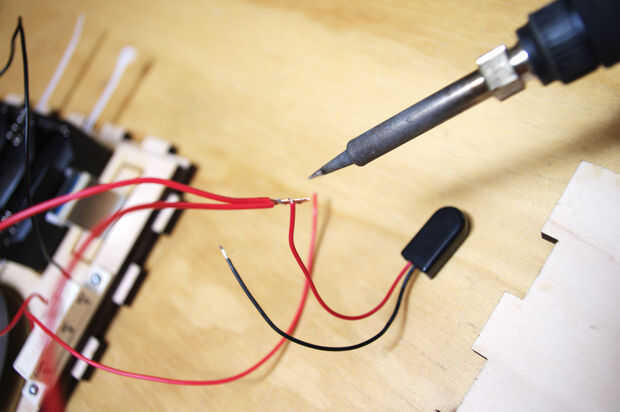

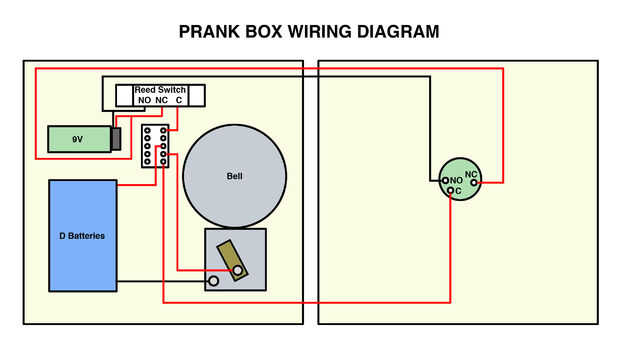

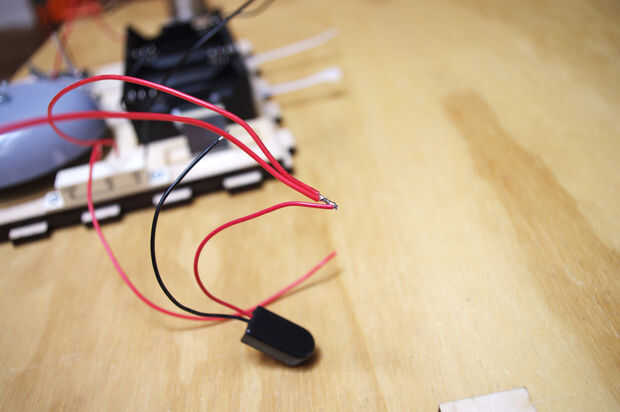

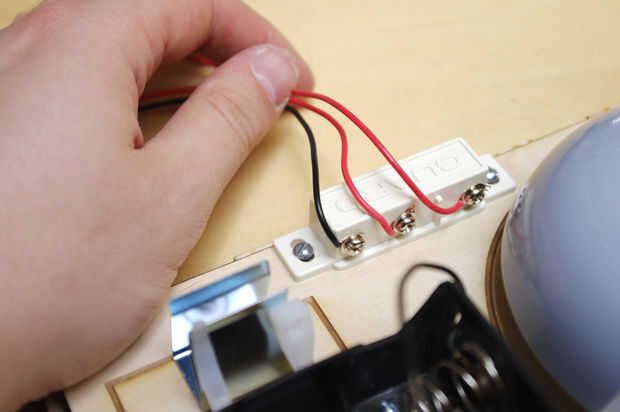

No conecte otro cable rojo a normalmente abierto () conexiones en ambos interruptores. Conecte estos dos cables al alambre rojo de clip de la batería de 9V.
Conecte los cables negros a las dos conexiones de normalmente cerradas (NC) en ambos switches. Conecte estos dos cables al cable negro de clip de la batería de 9V.
En esencia lo que has hecho es crear una situación en que el suelo está siempre conectado en el circuito. Al contratar uno de los interruptores, están introduciendo una tensión positiva. -En esencia - esto invierte la polaridad de una manera u otra y cierres el relé abierto o cerrado. Por lo tanto, al girar la llave, se engancha a cerrado y mantiene el timbre de campana. Entonces, cuando se acoplará con el interruptor reed, se invierte la polaridad y engancha abierta y se apaga la campana.

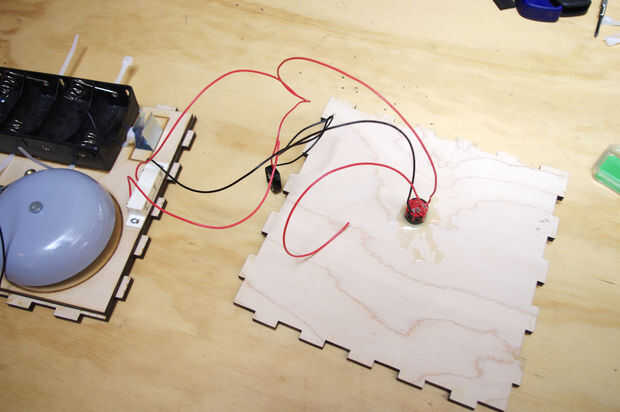

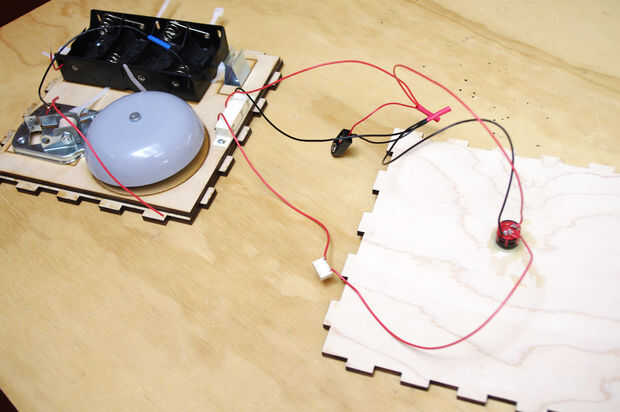

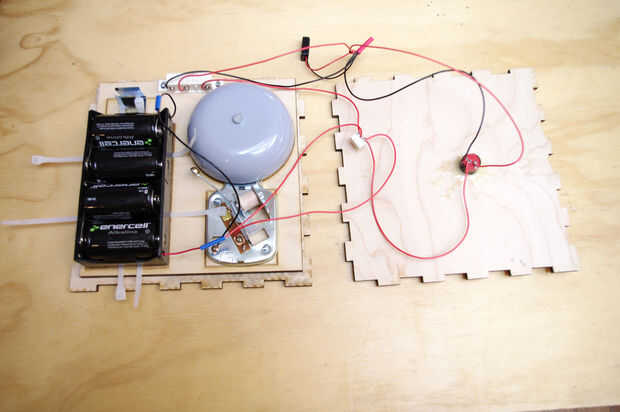

Antes de que termines, necesita la campana de alambre para el soporte de la batería de D y el relé.

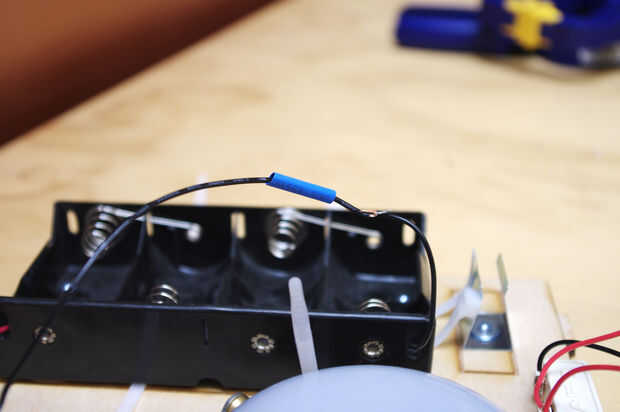

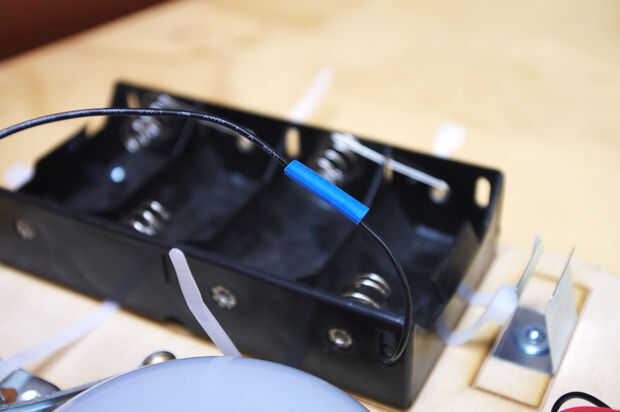

En primer lugar, cable juntos el cable negro del portapilas, en el marco de la campana.

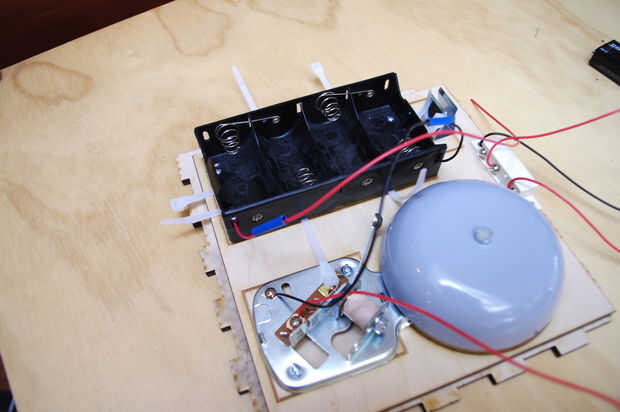

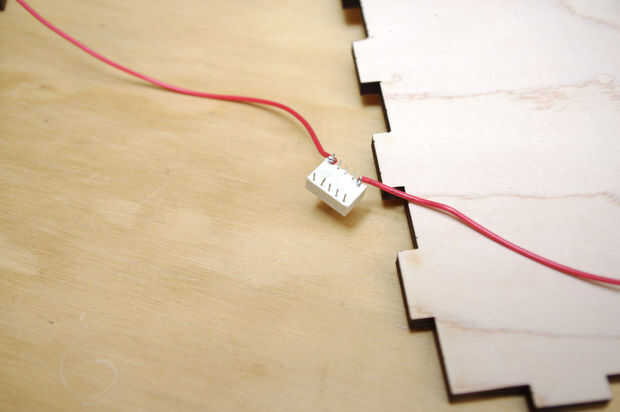

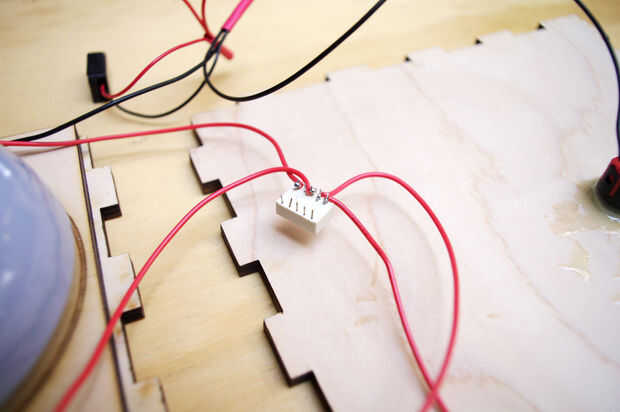

Cable, el cable rojo del soporte de la batería al pin de centro en el relé.

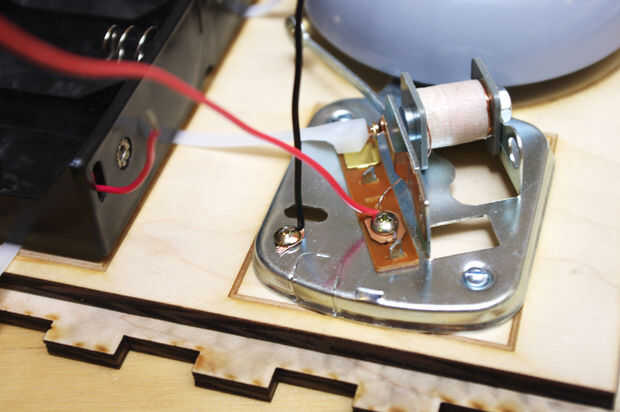

Por último, cable el cable rojo del soporte de la batería a la conexión de la bobina en la campana. Este es el montaje terminal no conectado a la estructura.

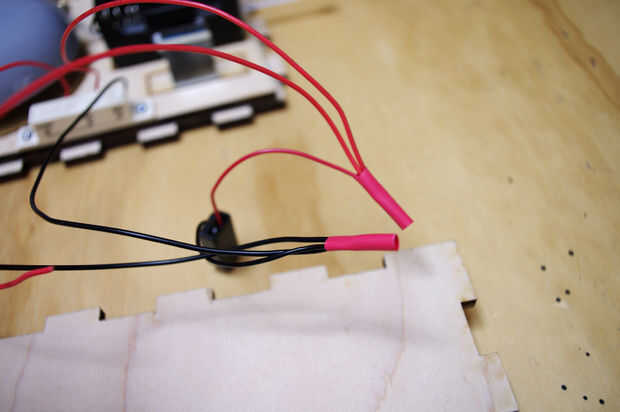

Cubrir todo expuesto las conexiones eléctricas con tubo retráctil.
