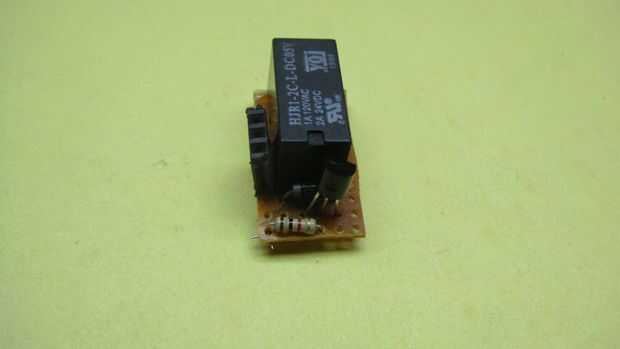

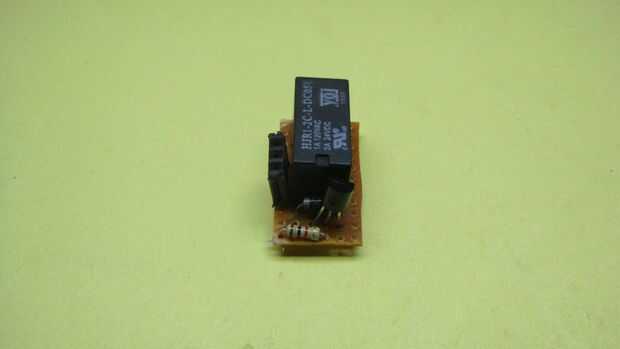

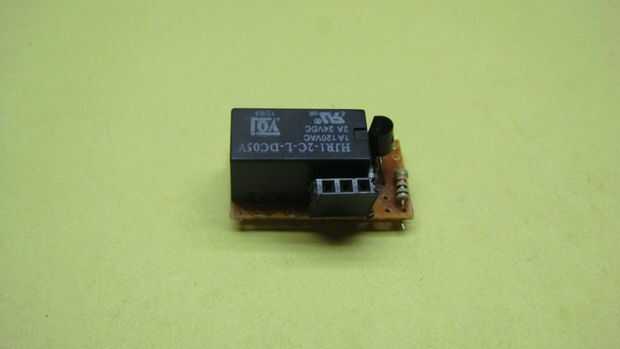

Paso 4: Hacer un módulo de relé

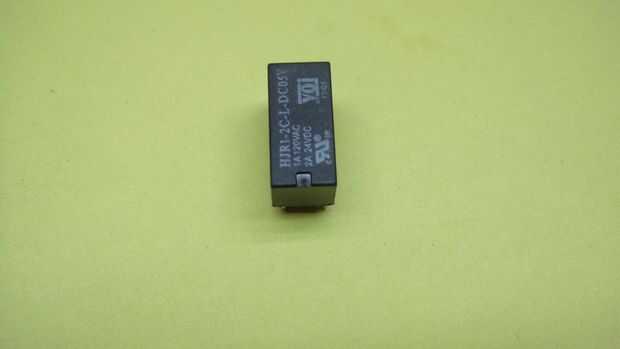

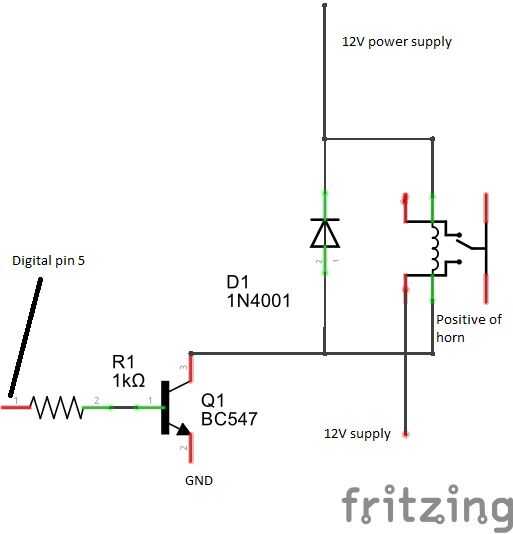

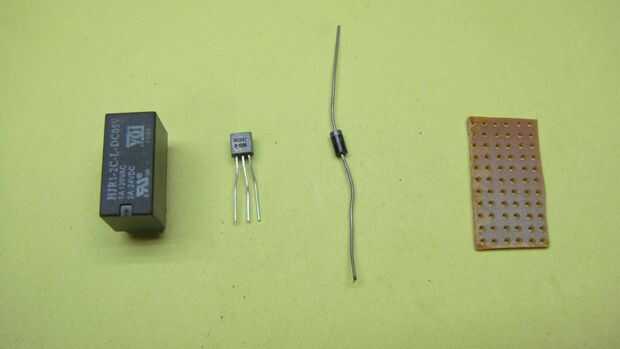

Aquí relé actúa como un interruptor para cambiar la fuente de 5V de linkit un tablero con fuente de 12V del adaptador. Tenemos que hacerlo porque los cuernos de coche y moto funcionan en 12V y 5V no es suficiente para ellos. Si no tienes un relé, puedes hacer un circuito con transistores pero usando un relé es mucho más fácil que hacer un circuito complicado. Si ya tienes un módulo de relé, entonces no es necesario hacerlo otra vez. Aquellos que están usando un relé de 5V pueden también omitir esta cosa pero si tiene relé de 12V entonces tienes que hacer un circuito para él. El diagrama del circuito se da arriba. Después de hacer el circuito de arriba aquí son sus conexiones con la Junta Directiva:

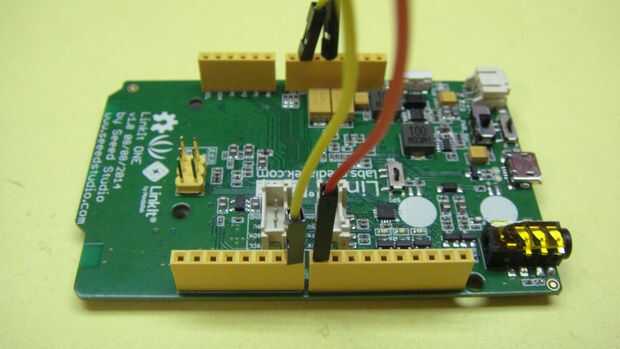

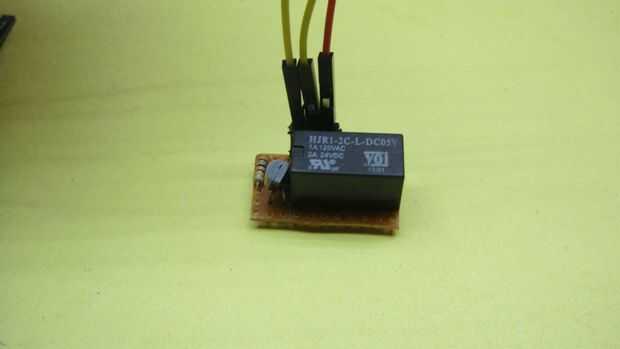

- VCC del módulo---vcc de la Junta de
- GND del módulo---gnd de la placa
- Vout del módulo---digital pin 5 de la un junta linkit
