Paso 3: Diseño Final en Adobe Illustrator
![]()
![]()
Igual yo estaba a punto de cortar el metal con una sierra de calar uno de mis amigos de

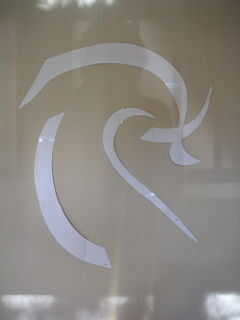

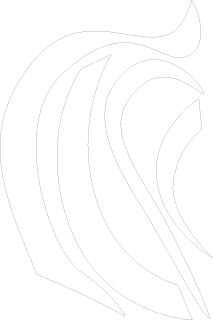

Squid Labs sugirió usar su cortador de metal de hoja de plasma computarizado. Por lo que hasta un prototipo más —; éste en Adobe Illustrator. Para hacer la versión de Illustrator realmente comenzó con una foto digital de mi prototipo de papel de construcción como imagen de fondo, luego capas de Illustrator dibujo en la parte superior. Usando Illustrator en lugar de hacerlo a mano alzada me permitió obtener curvas mucho más suaves, ya que era capaz a mantener eliminar control de puntos de las tiras que utilicé hasta que tuve lo suficiente como para hacer lo que quería. Una vez que lo tenía impreso un prototipo más para mi pared y luego escribió una versión que embalan todos cuatro pedazos en un 22 "x 33" cuadrado, que exportado en formato DXF (el formato de archivo que utilice el cortador de plasma y la mayoría de programas CAD).
Aquí están los archivos en DXF formato, normal-orientación Illustrator y embalan en una hoja. Puede obtener una prueba gratuita de 30 días completamente trabajo de Illustrator del sitio web de Adobe, y la última versión incluye la posibilidad de exportar a formato DXF.
