Paso 2: Desarma!
La razón de por qué vamos después de que un sensor es debido a cómo la QL570 asume papel. Cada carrete de papel contiene 2 códigos para que el sistema sepa lo que tiene.
El primer código dice a la impresora que está en el papel. Hay marcas negras en el lado de no impresión. Estas marcas (cuadrados negros) significan el final de la etiqueta es donde o en este caso a qué distancia del papel ha ido. Estas son las marcas de que este hack es replicar porque el papel normal no contiene estos.

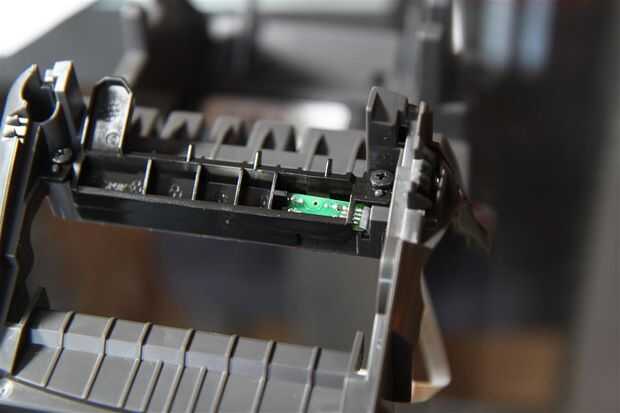

La primera imagen se muestra donde está el sensor. Está bajo control (botón de corte de alimentación de energía).

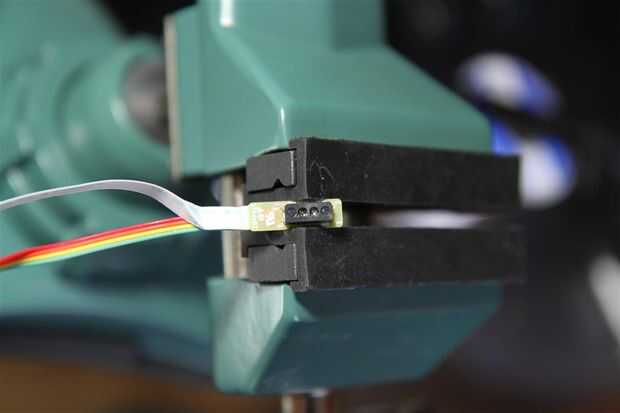

La segunda imagen muestra el sensor real. Es un simple emisor de infrarrojos y un receptor. Cuando el negro del papel no refleja y hace que el receptor abierto - desconectar el circuito. Cuando la página es blanca rebota muy bien y se cierra completando el circuito.
La otra codificación que utiliza esta impresora es un patrón de rugosidad en la bobina real. Les recomiendo que compren $17 digno de papel térmico (no adhesivo) para yo tener el patrón de funcionamiento de la bobina. También obtendrá una idea de las limitaciones del diseño de esta compra y cómo hacer un soporte para carretes personalizados.
