Paso 4: Nueva ubicación del sensor
Esta parte toma un poco para trabajar en tan ir lento aquí.

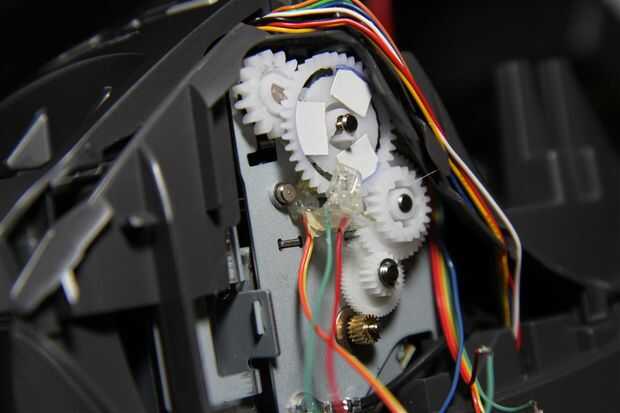

En primer lugar, extraer el engranaje. Para hacer esto Asegúrese de que todo el plástico está fuera del camino. Entonces mientras tira hacia fuera ligeramente doblar la pequeña lengüeta de plástico para que salte la marcha.
Esta marcha es casi idéntica al patrón que se empareja. Queremos cortes de 3 idénticos en el engranaje para actuar como "blanco" y "negro". Utilicé un micrómetro y el engranaje es. 95" de diámetro. Esto hace que el radio de. 475".
Ahora un poco de matemáticas... Debe haber 3 áreas para recortar o 6 segmentos en total. Esto hace que cada diapositiva 60deg. Lo bueno de ese número y el radio de la rueda, que esto significa que el arco de medición no es realmente necesario para cortar con mayor facilidad lo que hace. Un triángulo equilátero que la medición fácil de saber de donde a donde se hace el corte.
Tomar un trozo de papel y cortar para ser. 475" y colocarlo en la rueda y utilizar un cuchillo para marcar los bordes. Después de se marque use un marcador para resaltar las áreas a cortar (Recuerde que hay 3). Creo absoluta precisión es necesaria, parece haber un poco de holgura en el sistema. Creo que mientras cada ranura es igual tamaños cortados y separados uniformemente debería funcionar.
Aquí es donde se pone interesante y creatividad puede ser necesaria. Usé un taladro para cortar mis agujeros que resultó el más seguro para mí. Manera que siempre se levanta, no se olvide de ir poco a poco! Si el equipo está destruido, todo el sistema se hace para a menos que se encuentra un engranaje de repuesto.
.
