Paso 1: Reunir las piezas y herramientas

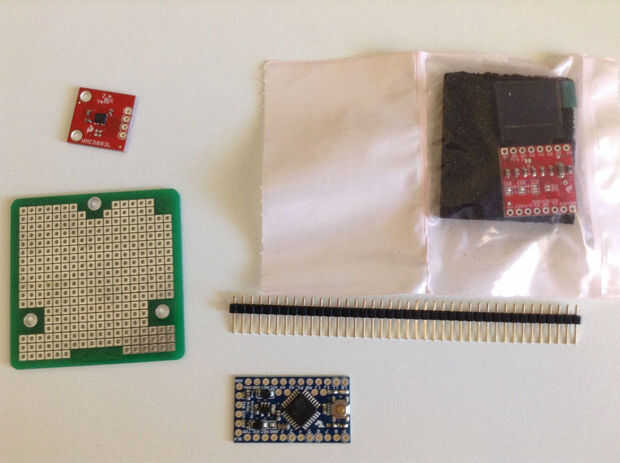

Partes:
Mini Arduino Pro 328 - 3.3V / 8 MHz Tengo los 3, 3V versión para simplicidad de la conexión a los otros 3, 3V piezas (Sparkfun).
SparkFun Triple Eje magnetómetro Breakout - HMC5883L Este desglose brújula puede instalarse en cualquier orientación (Sparkfun).
SparkFun Micro OLED Breakout Esta es la forma de la pantalla la MicroView, pero el Arduino + pantalla es más barato que el MicroView y su programador (Sparkfun).
Protoboard No importa lo que utilizas, pero esto es lo que tengo (Sparkfun).
Fuente de alimentación Sólo se cortan al final de un cargador de coche de 5v pin 30 que tenía. Era inútil y mentira alrededor. Arduino puede manejar una entrada de 3, 3V a 12v DC.
Alambre fino Necesitarás esto para hacer las conexiones de puente en el perfboard. Mi era cerca de 24 AUG. Usé alambre trenzado y sólido para las diferentes piezas.
- Cabeceras Esto hará fácil conectar los componentes en el protoboard.
- ¿Por qué no acelerometro? Un acelerómetro permite para ajuste automático del ángulo de orientación y declinación, pero sobre todo esto se piensa para ser algo más permanente, y usted puede aprender sobre cómo funciona el ángulo de declinación.
Herramientas:
- Cortadores de alambre Deben ser capaces de cortar el alambre del tamaño que tienes
- Lima de metal Estas son para hacer muescas en el perfboard
- Papel de lija Usé grano 110 y 200 para limpiar el orificio en el caso.
- Otro Arduino con USB Se usará para programar el arduino no USB. Usé mi Arduino Mega 2560.
- Convertidores de nivel de lógica Si tu otro Arduino con serial por el puerto USB es de 5v, entonces necesitarás esto para traer su serial voltaje a 3.3v para el Mini Pro (Sparkfun, Adafruit).
Protoboard Esto de prototipos todo originalmente y probándolo.
Cautín y soldadura
Mecha de soldadura o soldadura sucker Prefiero la mecha, pero probablemente necesitará uno u otro.
- Protoboard
