Paso 2: Soldadura de los encabezados de!
Lo primero que hay que hacer es soldar los encabezados a los componentes. Te sugiero poner las cabeceras y el módulo en un protoboard mientras se suelda para mantenerlos perfectamente alineados. Sin embargo, asegúrese de no aplicar demasiado calor por mucho tiempo o podría derretir su protoboard.
Una Junta de soldadura buena creará un cono alrededor del perno y un círculo alrededor de a agujero no tiene de oro de la muestra del tablero e impide el pin. Presione el hierro y la soldadura de fundente en la parte inferior del perno. Si usted está recibiendo claro/amarillento del flujo por todas partes, entonces el soldador no es lo suficientemente caliente. En el caso de los no ajustables, probablemente sólo tiene que esperar un poco más al calor para arriba. Mantenga el área bien ventilado.

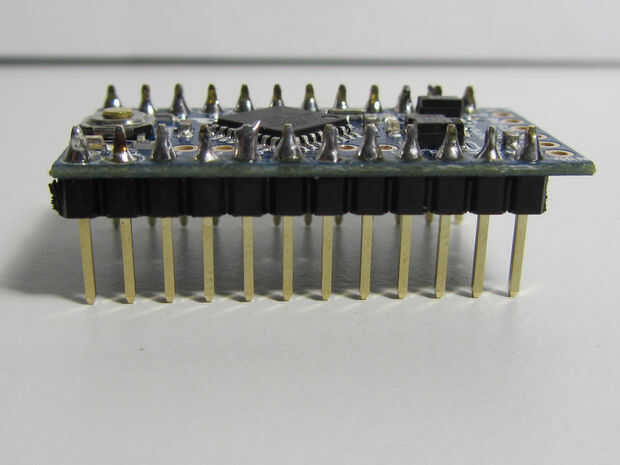

Necesitarás 12 a cada lado de los Arduino Pro Mini. Soldadura de debajo con el extremo largo hacia abajo (extremo largo y tira negra no están en el tamaño con el botón). Ahora necesita soldar las líneas I2C. Inconveniente se colocan en medio de la Junta. Cerca de dos pulgadas de alambre para todos los cuatro pines de soldadura. Lo único que necesita es A4 y A5, pero el otro le ayudará si usted decide hacer algo más más tarde (en mis fotos no dan cuenta de esto y que los cables en los agujeros del balance durante la prueba en el protoboard).

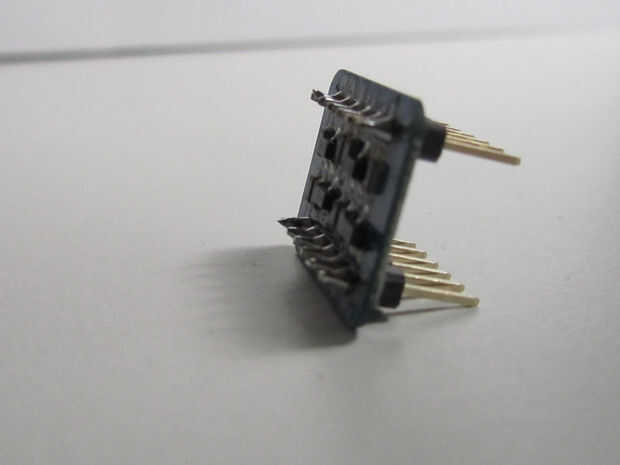

Luego de la soldadura de todas las cabeceras de sus convertidores de nivel de lógica.
No soldar encabezados para el módulo de brújula! Yo quería mi pantalla a sentarse en la parte superior central del tablero, y fue la única manera de hacer esto sin poner nada en el otro lado pegarlo en otro lugar donde los pernos no líneas arriba. En cambio, la soldadura una pequeña cantidad de puente de alambre en la parte superior de la misma. Aproximadamente una pulgada va a hacer. Cubrir el fondo de la Junta de breakout con cinta aislante para hacer un pequeño espacio entre los dos tableros sitio uno encima del otro. También puede usar cinta de doble cara. Mi cuadro tiene cabeceras durante la prueba porque aún no veo el problema. Más adelante les desoldar.

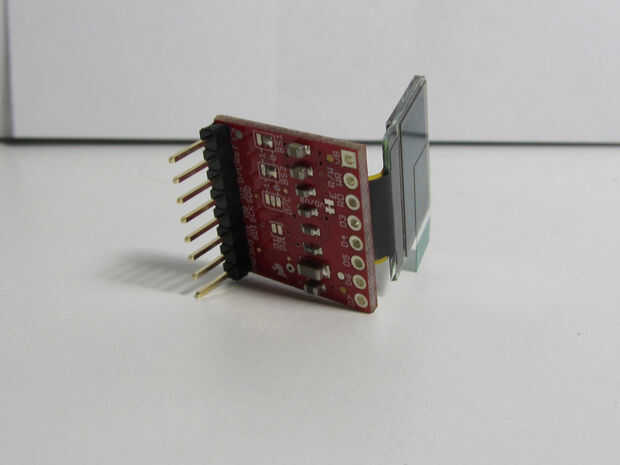

Ahora, en el tablero de pantalla soldar cabeceras, con la parte larga y negro tira hacia abajo, a la fila con el GND cuadrado en él. También me gustaría recomendar un encabezado en un borde de la otra fila para la estabilidad y para ayudar a asegurar a la protoboard (no me di cuenta esta hasta montar permanentemente, por lo que no es en la foto) de soldadura. Por otro lado necesitaremos espacio libre para el orificio del tornillo. No recomiendo soldar derecha debajo frágil conector de la pantalla para el riesgo de dañarlo.
Ahora está listo para poner en un protoboard y probarlo!
