Paso 3: Prueba!

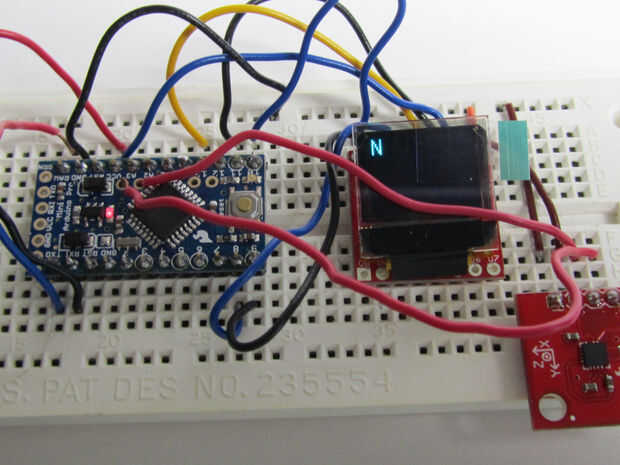

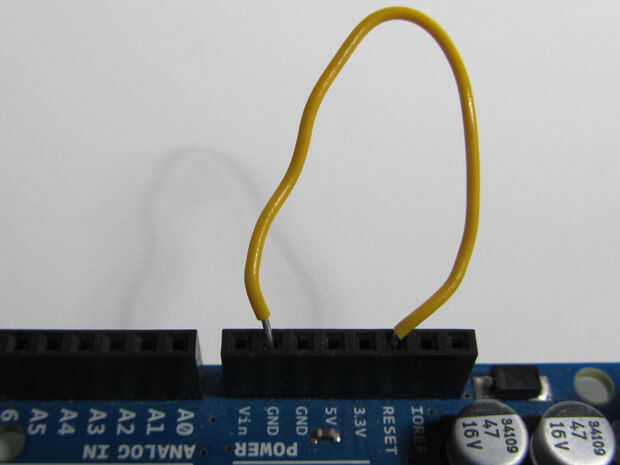

Coloque los componentes en el protoboard. como se muestra en las fotos. A continuación, coloque un cable de puente entre los pines reset y molidos en su otro Arduino. Esto le impedirá conseguir programados así como el Mini Pro.

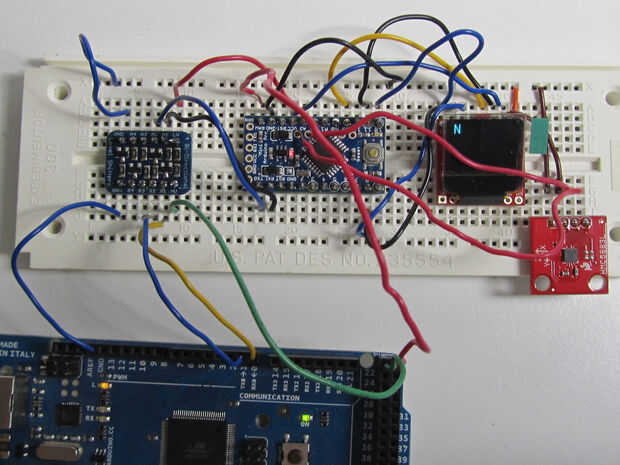

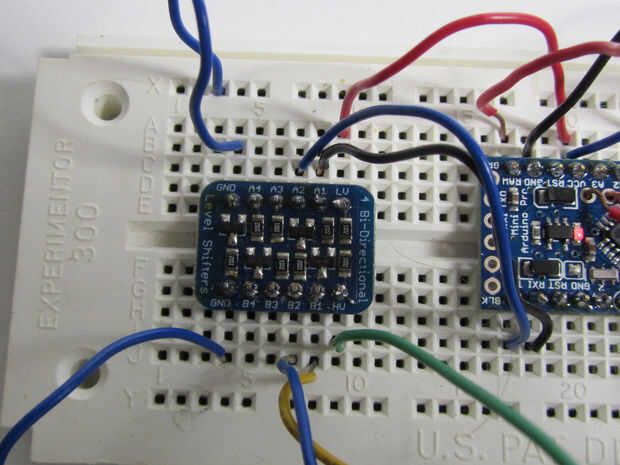

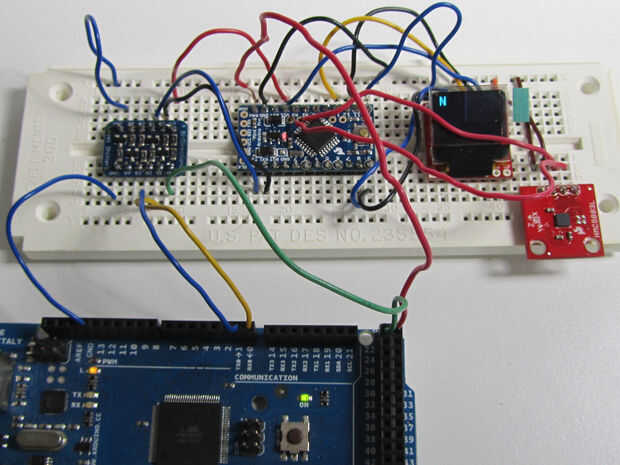

Vamos a obtener el nivel de lógica convertir establecido. En el lado de alto voltaje, conecte en tierra de Arduino más grande a GND, 5V a HV, RX a B1 (RX0 o el Mega) y TX a B2 (TX0 en la Mega). En el otro lado del LV, conecte GND a su carril de tierra. Ahora conectar un pin GND para el carril de tierra. No tengo un carril utilizar como VCC, por lo que conecté a LV a la fila de pin VCC en la protoboard en el Mini Pro. Ahora conecte A1 y A2 a TXO RXI. En el siguiente paso, a probar el bosquejo de Blink. Puede saltar al ahora y volver al resto de esto luego si quieres.
Vamos a conectar la clavija de "Primas" de la mini Pro directamente a 5V en otra Arduino. Esto le dará energía. Nosotros ya hemos de tierra conectado a través del convertidor de nivel de lógica, así que no te preocupes que.

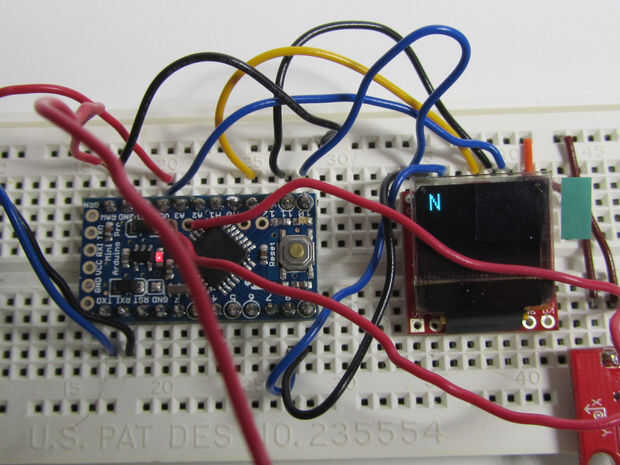

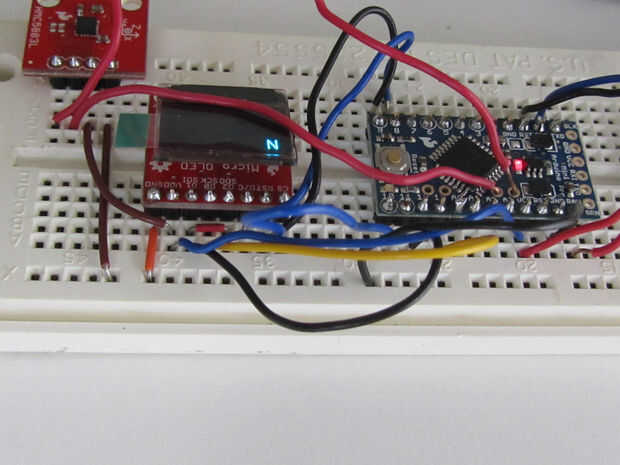

Ahora para la pantalla. Nos va ser conectar con SPI porque es más rápido que el I2C, y luego solo tenemos que lidiar con el sensor con I2C. Conectarse a GND el carril de tierra. Conectar VDD a VCC en el Mini Pro (o su tren si usted tiene uno). Puente D1 y D2 juntos. Conecte D1 o D2 al pin 11 (no importa ya que está conectados). Conecte D0 (SCK) al pin 13. Conecte D/C al pin 8. Conecte primero al pin 9. Finalmente, conecte la CS al pin 10. Después de probar el bosquejo de blink, también puede probar la demo de ejemplo biblioteca Sparkfun OLED si has instalado todo.

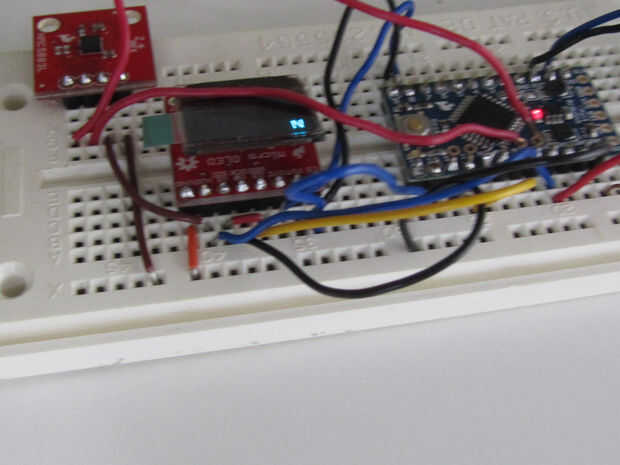

Por último, vamos a enlazar la magentometer. Recuerde que mina tiene cabeceras en vez del alambre ya que no me di cuenta de lo que tenía que hacer. Conectar el GND a su carril de tierra y VCC a VCC (o su carril). Ahora conecte SDA a A4 (uno de los más de la mitad) y SCL a A5. Ahora puede probar el magnetómetro.
