Paso 6: El Protoboard de la soldadura

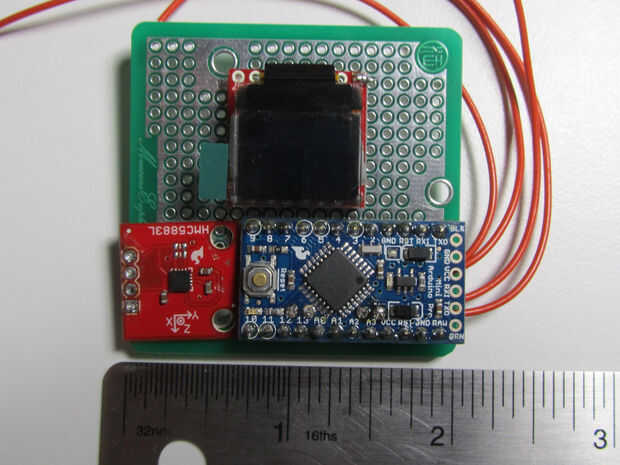

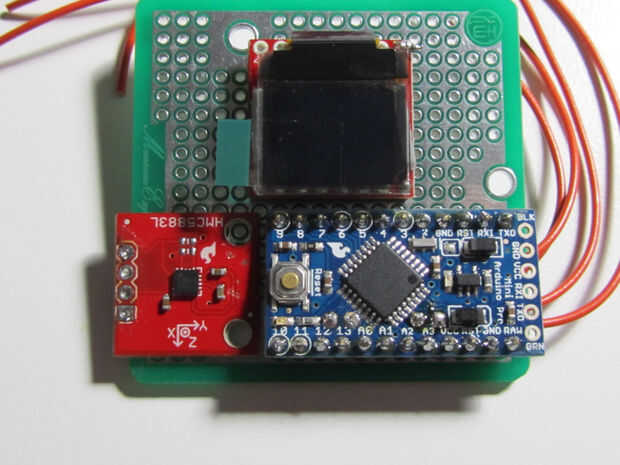

Hacer una prueba de colocación seca simplemente poner todo en el tablero. Ahora Dale la vuelta y averiguar cómo vas a soldar todo. Está bien si la pantalla está al revés. Hay una opción para arreglar eso en el bosquejo.
Originalmente quería hacer "huellas" con la soldadura, pero no pude obtener la soldadura se adhiera muy bien entre las plazas. Por lo tanto, tuve que utilizar cable para todo. Mi dibujo en papel cuadriculado abajo tenía las huellas incorporadas, pero sólo ignorarlos. Todo es cable ahora. Después de que la soldadura de cada cosa, prueba con la prueba de continuidad de un multímetro para asegurarse de que usted salvar nada.
¿Recuerde cómo no poner encabezados en el tablero de magnetómetro? Bien, ahora usted tiene algunas opciones. Se podría colocar al lado el Arduino donde se sobresalen un poco y podría requerir más recortes en su caso, o usted podría simplemente pegarlo en otra parte en su caso. Es lo que hice. Si se trata de una tarjeta caliente bajo el sol, entonces ser cansado de derretir el adhesivo de cinta de doble cara. Tornillos y tuercas probablemente no funden a menos que su coche puede acercarse al sol, pero tienes otros problemas de que preocuparse que la brújula DIY en ese momento.
He utilizado la capa superior como una llanura de tierra poniendo un pedazo de cable pelado a través y soldadura en ambos lados. Tenía que inclinarse del lado de tierra llana.
Esperar hasta el siguiente paso a la fuente de alimentación de la soldadura.
¿Aún necesidad de programarlo? No se preocupe! Algunos hilos en los agujeros de TX, RX, VCC y GND de la ranura sobre el lado de la perfboard. Luego utilicé una pinza (también puede usar un alambre envuelto alrededor de él) en el pin RAW. Nunca la programe mientras conectado a ambas fuentes de energía (el otro Arduino y su otra fuente de energía del coche). Es mejor solo usar el Arduino para poder completamente cuando programación para asegurar que usted no estropear accidentalmente.
