Brújula RFduino (3 / 4 paso)

Paso 3: Preparar el Hardware

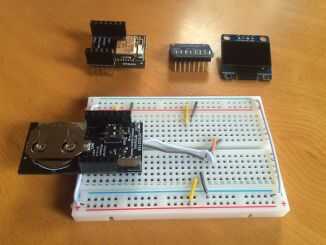

  1. Coloque el protector de batería, pantalla OLED y LSM303 en el mini-protoboard.
  2. Coloque la Junta de RFduino DIP BLE en el protector de la batería.

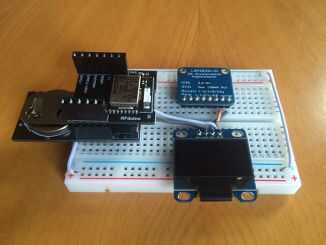

  3. Usando los cables de puente, conectar los componentes. Conecte la pantalla OLED y LSM303 tierra y terminales VCC a las cabeceras correspondientes 3,3 v y tierra en el protector de la batería. Conecte las líneas SCL de la pantalla OLED y LSM303 a GPIO5 en el RFduino, así como las líneas SDA a GPIO6.
