Paso 2: Configuración de PCB

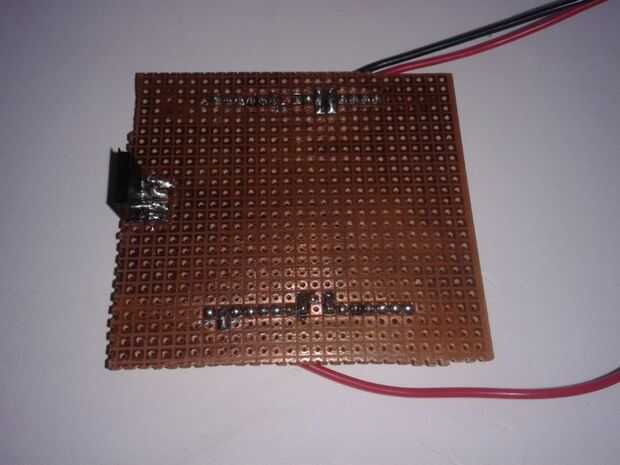

1) hacer un PCB como escudo (ver mi anterior post tacómetro).

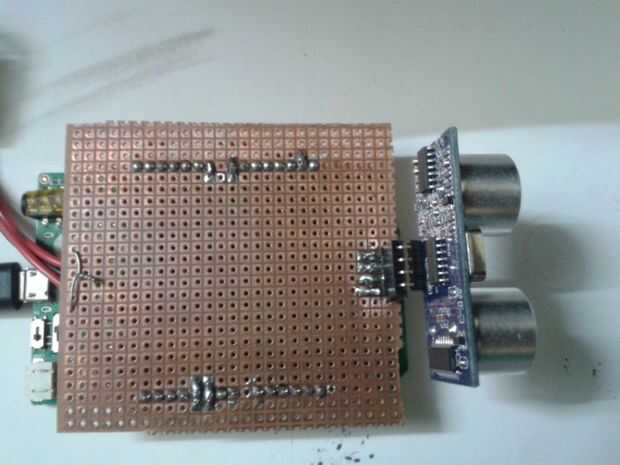

2) soldar un 4 en el conector hembra en el borde de la tabla y dar conexiones de
a) VCC(5V) y Gnd a dos pernos.
b) activar al pin digital 7.
c) echo para pin digital 8.

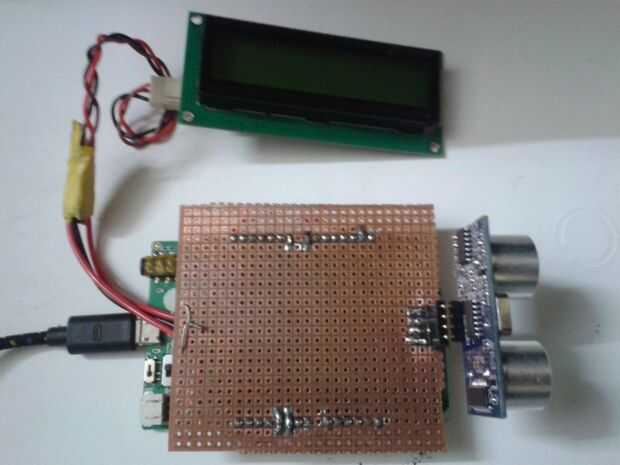

3) Conecte el cable Serial Lcd Display 3 a
a) VCC(5V) y Gnd a dos pernos.
b) pin de Tx Serial1 (Digital pin1) al RX.
4) ahora la configuración es listo tomar tiempo según su velocidad y precisión de soldadura.
