Paso 1: Crear los planes de
He conseguido encontrar la obra de arte:
http://zonaarcade.forumcommunity.net/?t=45266890
Usando esto como una plantilla pude alterar principalmente el Panel de Control para cambiar el número de botones y ajustar los tamaños en general dentro de PhotoShop.
Entonces decidí obtener estos impresos y dependiente en el tamaño era entonces capaz de crear mis planes de escala.
Encontré la siguiente empresa de impresión que hizo 2 caras, Panel de Control y Marquesina para alrededor £15: eBay.
http://www.lcsignwriting.co.uk/

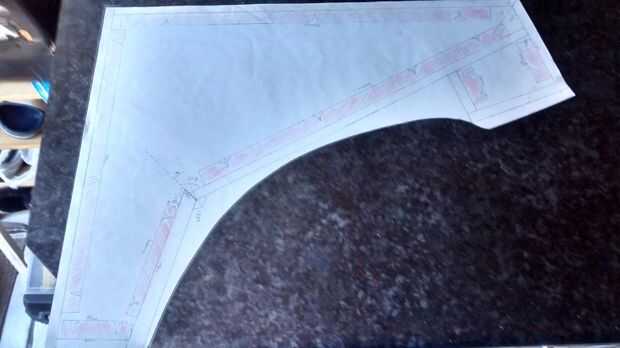

Así que con los lados impresos entonces conseguí un pedazo grande de papel A2 y trazado a su alrededor y este sería mi dibujo de la escala. Esto me permitió obtener medidas exactas para cada parte y el plan y prepararse para el corte de la madera.

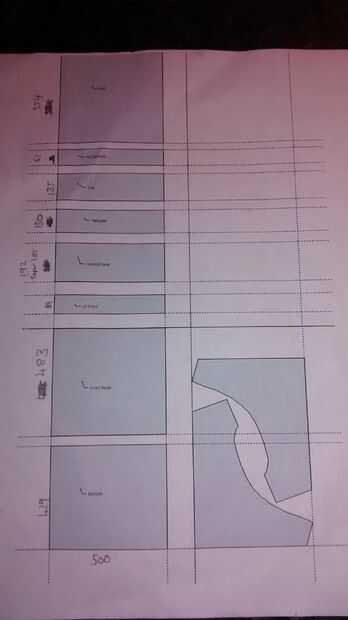

Diseñé un plan de corte mini como se ve en las fotos y las partes fueron los siguientes:
Espalda - 500 x 554 mm
Top - 500 m m x 135 m m
Parte inferior de la marquesina - 500 x 61 mm
Panel de control - 500x192mm
Panel frontal de la moneda - 500x89mm
Bisel frontal - 500x483mm
Fondo: 500 x 429mm
Los lados otra vez trazado sobre la madera y cortar alrededor de las 2 tablas con abrazadera juntos.
