Paso 12: Terminando
Como se dijo antes, he deliberadamente no detallada de la parte electrónica de la máquina de CNC aparte del tamaño de motor paso a paso (NEMA23) como una cuestión de elección individual y cualquier accesorio adicional debe hacerse para adaptarse a ellos. Voy a hacer algunas recomendaciones que usted puede encontrar útil.
Tableros de circuito y el conductor
Usted puede haber notado que el riel trasero no está en el otro extremo de la máquina. Esto es para proteger el paso a paso y motor, con la instalación de una base adecuada, un buen lugar para instalar a los controladores de motor electrónica y paso a paso. Si tienes la instalación, puede ser una buena idea para incluir esta zona con un panel adecuado y montar ventiladores de refrigeración adicionales.
Cadenas de cable
Es más o menos esencial que el cableado a los ejes X y Z están contenidas dentro de un cable de plástico 'cadena' colgar los cables son un peligro y la flexión continua (que generalmente se produce en una parte de un cable) eventualmente causará la falla de los conductores en su interior. Las cadenas están disponibles de factores eléctricos o de eBay.

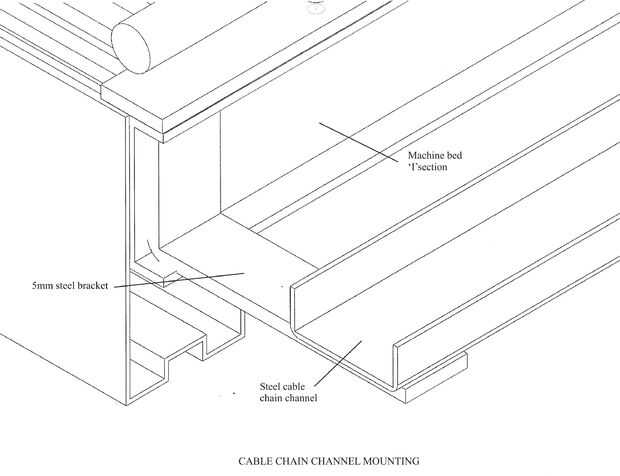

He instalado un 40mm de ancho (para adaptarse a mi cadena) canal con lados de 15 m m funcionando a lo largo de todo el lado derecho de la cama de la máquina. El canal puede hacerse de acero de 16g como en otros lugares pero he no incluí en los archivos DXF como su longitud depende de la longitud total de la máquina y probablemente será más barato que lo dobló por separado o incluso puede encontrar una sección adecuada en una yarda de la chatarra. El canal está soportado en cada extremo por un simple soporte 'L' fijado al riel lineal que sección 'I'. Los cables para el eje z se pueden ejecutar en una cadena a lo largo del canal en la parte posterior del riel superior del pórtico. En cada caso, tienes que construir un soporte adecuado en el pórtico y la placa del eje x para aceptar el extremo superior de cada cadena.
Cableado adicional

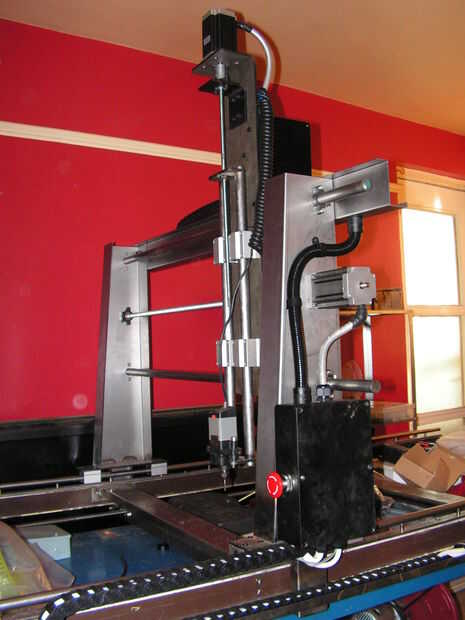

He instalado una caja de plástico en el panel derecho del pórtico para terminar todos los cables procedentes de la cadena de cable largo. A partir de ahí, he utilizado conducto flexible de plástico para el tren de pórtico superior y también de la tarjeta de conductor en la parte inferior de la cadena de cable largo. Se evitará que los cables están dañados y también hará un trabajo más profesional de la máquina entera. Nota el botón de parada de pánico esencial en el lado de la caja de empalmes. He colocado el botón aquí porque siempre estará cerca de la herramienta de corte y por lo tanto, el lugar más probable para el operador que si ocurre una emergencia.
Saludos
Espero que hayais disfrutado de este instructable y que vas a hacer una máquina que realmente vale la pena. Confío en que no era demasiado laborioso para usted pero he probado todos los pasos que tomé y ayudar a evitar algunas de las trampas.
