Paso 2: Derivación es la de sincera de la adulación...
La electrónica para este ible se basa en el Cyber cae peluca tutorial encontrado en el sistema de aprendizaje de Adafruit.
Hacen un buen trabajo de mostrarte cómo poner juntos los efectos electrónicos para esta bufanda de Cortana para mirar allí.
La peluca se cae de Cyber es esencialmente una baratija de Adafruit (Attiny85 basado microcontrolador Junta) programado a la luz varias tiras de LED de Adafruit Neopixel. El Abalorio puede programarse con el IDE de Arduino.
Utilicé el mismo código pero cambiar hacia fuera las variables verde para azul y azul verde cambia el esquema original de color verde en el esquema de color azul. También hay una llamarada resultante de acento de color rojo. No conozco que lo suficiente para manipular la gama de colores de las tiras de Neopixel todavía. OK, era demasiado perezoso para hacer referencia a una tabla de valor de color RGB y averiguar cosas.
Originalmente había querido obtener algunas tiras de Neopixel para hacer algunos de los otros proyectos interesantes como los zapatos de Firewalker pero Neopixel tiras las secuencias de luces LED de programación tan fácil y fue adaptado para la bufanda de Cortana.

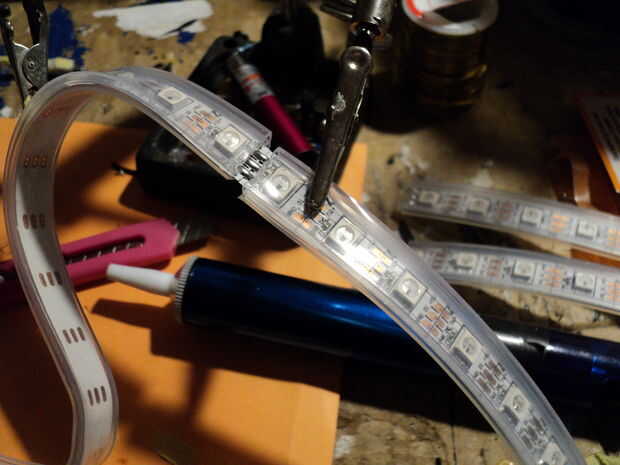

Las tiras de Neopixel vienen en longitudes de 1 metro que se pueden cortar para caber sus necesidades de proyecto. Ya ordené la mayor densidad de 60 LEDs por metro tiras, empecé a reducir a la mitad cada uno. Parecen ser fábrica soldadas y se unieron en 30 segmentos de LED. Leer los tutoriales de Adafruit para que pueda trabajar con estas tiras y prestar atención a las advertencias.

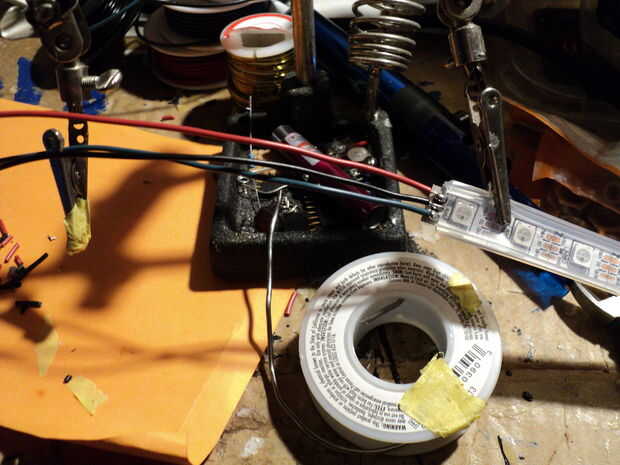

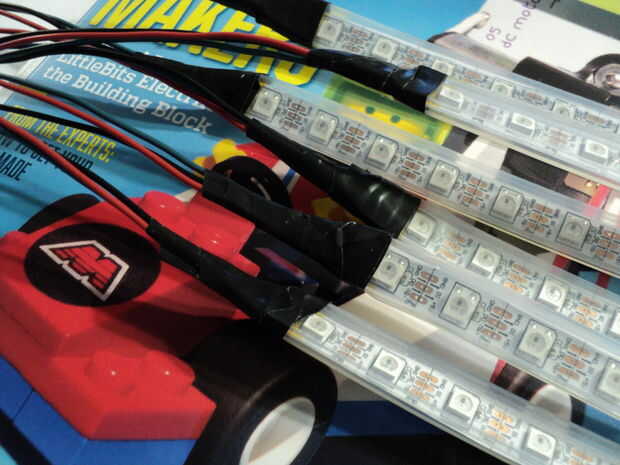

Asado de los extremos de dos tiras que hice. Demasiado calor y soldadura derretirá apagado la tira de plástico o doblar los alambres soldados se retire las almohadillas de soldadura frágil. En lugar de pegamento caliente usé algunos kapton cinta para sellar los extremos y luego envueltos con cinta aislante para alivio de tensión adicional. Uso de alambre trenzado, aún mejor, la silicona carcasa cable que es muy flexible.

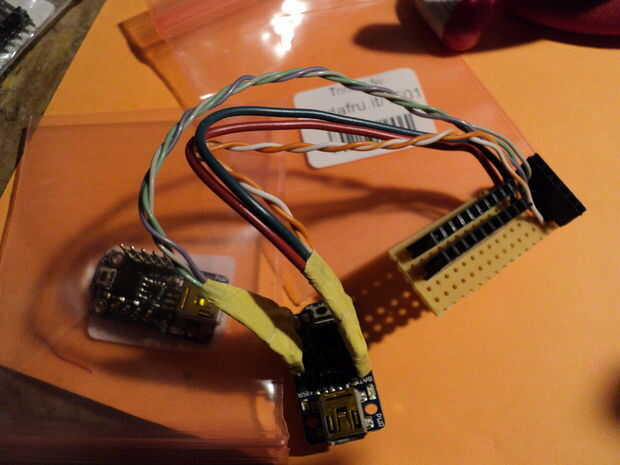

Cuando prototipos, es útil para hacer cosas modular o enchufe. Construí un pequeño breakout Junta para conectar a la baratija. Sabía que tenía que poder mi 5 Neopixel tiras (pines 5 máximo control en el Abalorio) para tener un enchufe en tablero con carriles de alimentación común como un protoboard hacer las cosas mejor (tal vez electrónica TOC algo, realmente bueno para la solución de problemas). Tengo un montón todo grande de cabeceras y clavijas así que hice el tablero de arranque con un pequeño trozo de perfboard. Después de leer todos los tutoriales de nuevo, debo haber también poner un condensador en las líneas de energía y algunas resistencias en los cables de señales para evitar posibles daños en las tiras de Neopixel caras. Hacer eso.
