Paso 2: Prepare el Teensy.

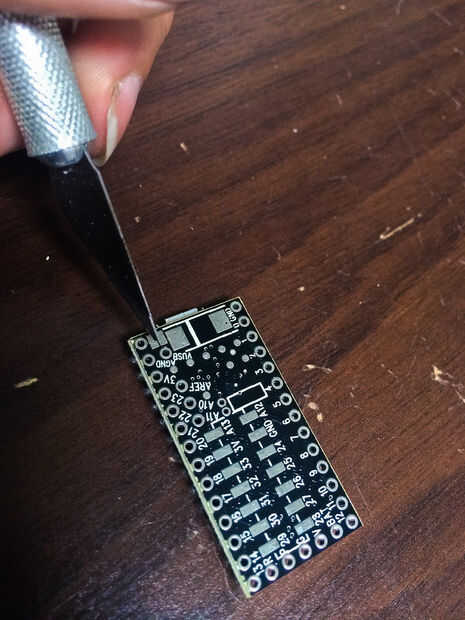

Generalmente, el Teensy y sus anexos son alimentados a través del puerto microUSB. Ya que queremos a la energía de una batería externa, sin embargo, tenemos que dividir el poder de las E/S de datos. Para ello, cortar el rastro encontrado entre el conector microUSB y el pin PWR. Tomar una hoja delgada y raspe el pequeño espacio entre las dos almohadillas para romper el alambre fino por debajo, y luego comprobar la continuidad.

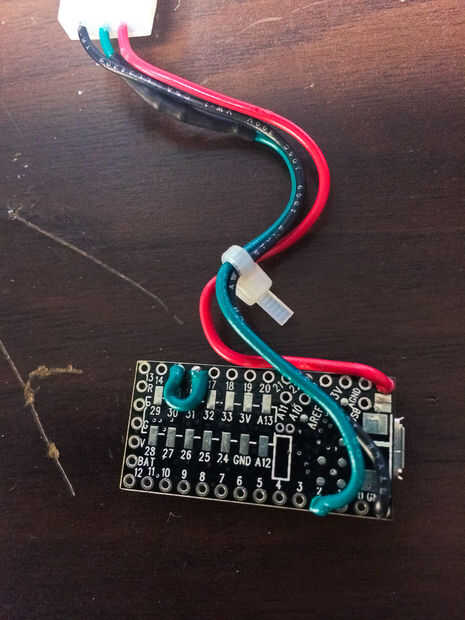

A continuación, damos los cables. Lo que absolutamente necesita es:
-Potencia (rojo en el pin PWR)
-Conexión a tierra (negro en el pin GND)
-Datos (verdes en el pin 2), con una resistencia de
-Un cable de entre 15 y 16
Cada tira de LED adicional que fije tendrá sus propios datos pin, pero se puede unir a la misma línea GND y PWR. Las tiras de LED siguiente deberán fijarse como esta:
Pin 2: LED tira #1
PIN 14: tira de LED #2
PIN 7: tira de LED #3
Pin 8: tira de LED #4
PIN 6: tira de LED #5
PIN 20: tira de LED #6
PIN 21: tira de LED #7
pin 5: tira de LED #8
Asegúrese de que no hay ningún alambre expuesto; encogimiento del calor de la resistencia y los cables desnudos.
