Paso 1: Circuito básico

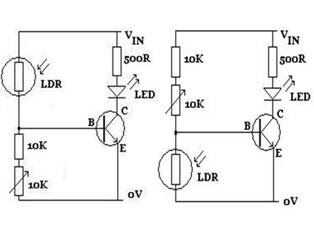

En el circuito de la izquierda, inicialmente podemos observamos que el LED está apagado porque la resistencia de la LDR sin luz incidente, deje que el transistor en estado de corte. Cuando alinean el foco de luz en el LDR, disminuirá su resistencia y por lo tanto tenemos una polarización de base y así el transistor entrar en el estado conductor, encender el LED.
En el circuito de la derecha, nos daremos cuenta de que el LED está inicialmente en el estado, puesto que no tenemos ningún incidente luz sobre la LDR y el LDR tiene una resistencia mayor que la suma de las resistencias de la resistencia de 10K + el potenciómetro de 10K; la base del transistor se va polarizada conduciendo el LED, y cuando la luz incide sobre la LDR, el LDR tendrá una disminución de la corriente y sostendrá el transistor en corte estado apagando el LED.
Se permite un ajuste de sensibilidad en el sistema con el potenciómetro de 10K.
Naturalmente, podemos usar la LDR de otra manera, pero esta es la forma más habitual.
