Paso 5: Chasis, proyecto y construcción

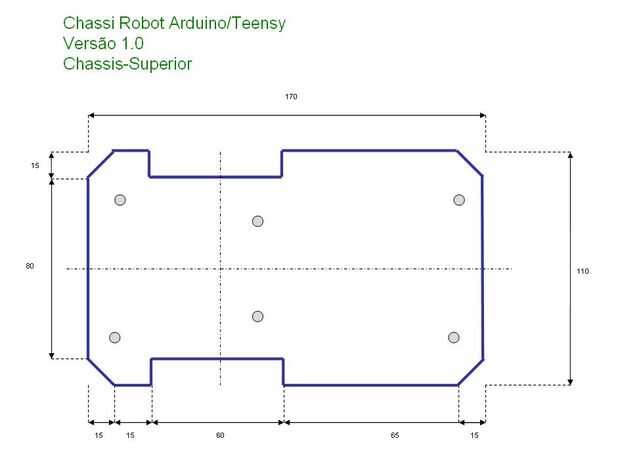

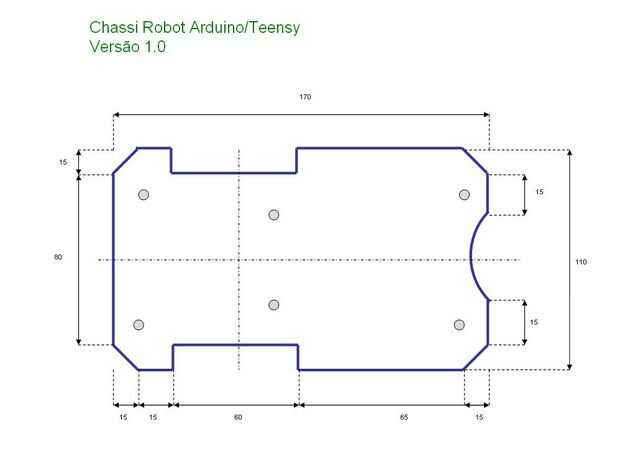

Este es el diseño del chasis con todas las dimensiones.
De perforación depende de usted, depende del tipo de reductor usado y y el aspecto que quieres darle a tu Robot.
Dimensiones en milímetros (mm).
La altura entre el chasis superior e inferior es en la discreción de su diseño y estética del robot.
Por encima tenemos el proceso de construcción en acrílico y a continuación más información sobre ella (alrededor de 4 horas de trabajo).
Materiales necesarios:
1 kit de caja de engranajes x Tamyia
2 ruedas de goma para kit de la caja de engranajes de Tamyia;
pequeña rueda de 360 grados o lanzador de la bola;
Placa de acrílico 300 x 300 x 3 mm.
tornillos de 4 x 5 mm x 50 mm + tuerca + arandela;
tornillos de 6 x 3 mm x 15 mm;
tubo transparente de 15cm (5mm) "el separador";
Herramientas:
una sierra;
Escofina - redondo, plano...;
estilete para acrílico cortado;
Rotulador;
Destornilladores;
y así sucesivamente.
Longitud total = 210mm
Anchura total = 110mm
Altura total = 48mm
