Paso 8: LEDs

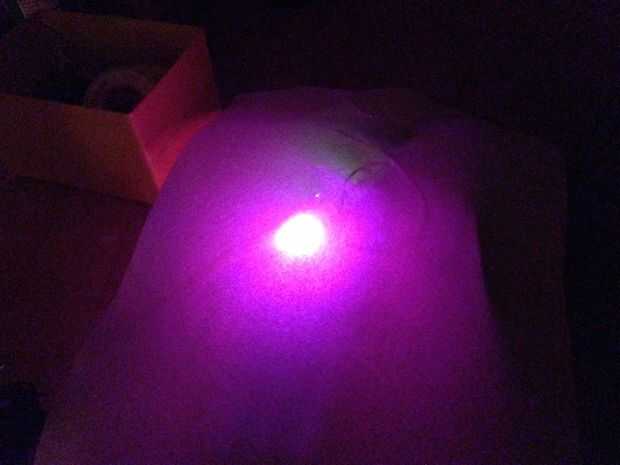

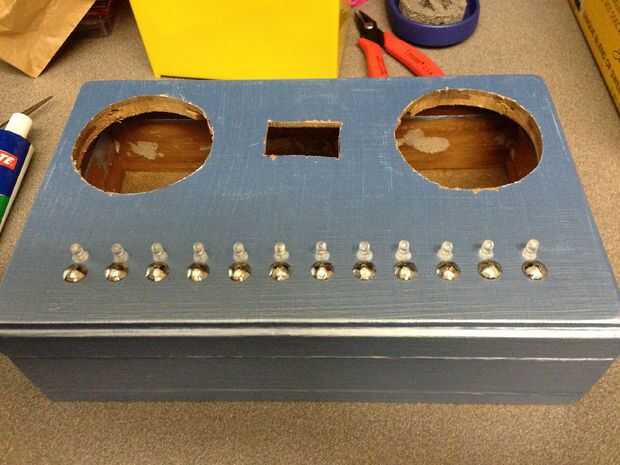

Porque al tener los claves clavos roscados en, mi papel ahora era inútil. Tan sólo ojos el espaciado y alineación (EM) y había perforado 2 pequeños orificios verticalmente unos ¼" encima de cada tecla. Usé una 1/16 broca para perforar hacia fuera. Estos serían los agujeros que a través de ánodo y cátodo de cada LED. Poner un poco de adhesivo de uso general en la parte inferior de cada una y les equipadas, luego deje que se seque durante la noche. Una vez seco el pegamento, inclinó cada cátodo (-) sobre en la misma dirección para que se tocan y los soldados. Al final os adjunto un cable de tierra. I al otro cable de cada ánodo, los soldados y había limpiado para arriba. Luego empecé a armar la junta principal que se conectaría a todo.

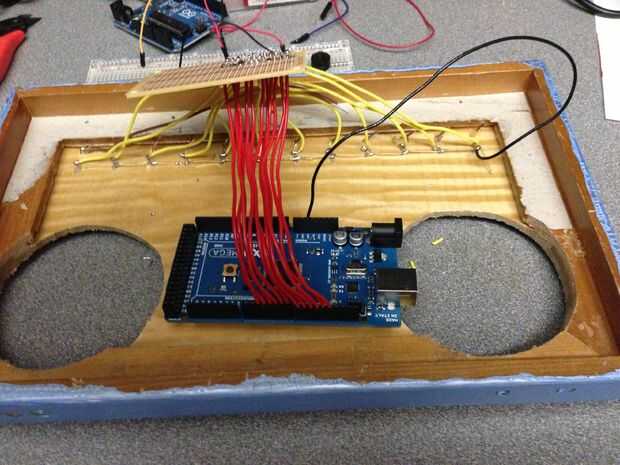

Originalmente usé 2 13 pins para los LEDs (como se muestra en la foto de la parte inferior de la tapa), que son los PWM en la Mega. Después que la falta de planificación (EM), me di cuenta que el pin 3 es necesario para el audio. Algo que no es muy fácil cambiar con temporizadores. Tuve que desconectar y encontrar otro conjunto de Sinuosidal en la Mega, oscuros y sin etiqueta como tal fija 44-46. Todavía hay cierto debate sobre si 46 es realmente un pin PWM. Quería también utilizar un PWM para el control analógico de los motores por lo que pude ajustar la velocidad de los brazos del gato basado en tempo. Tuve lo suficiente.
Encontré una pequeña Junta de proyecto en Radio Shack que parecía todo encajaría bien. Tuve un botones de puente H IC, 12 LEDs, 12 táctil capacitiva, 12 de todo que se sentía. Me dio casi suficiente espacio para todos de la misma.

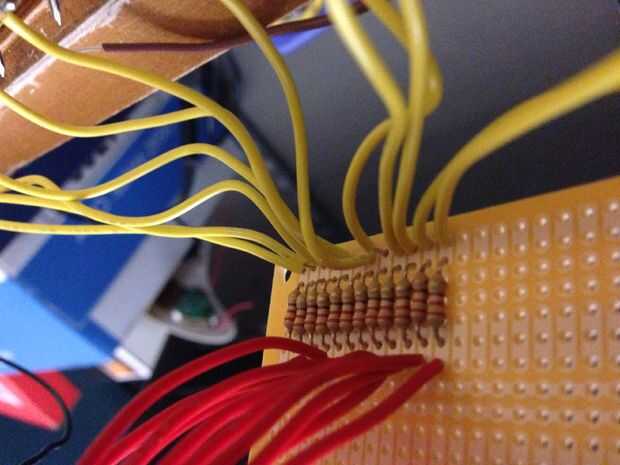

Yo utiliza resistencias de 220 ohmios para los LEDs. No hice los cálculos, sólo utilizaban. (EM)
