Buggy - una criatura astuta de LED programable (10 / 12 paso)

Paso 10: Terminando

Todo lo que queda es una inspección final! Puede utilizar una lupa para inspeccionar las juntas de soldadura. Asegúrese de que no hay puentes de soldadura. Uso de cobre había trenzado cable si lo haces. Puede usar un ohmímetro para detectar cortocircuitos entre las patas del IC y circuitos adyacentes. O, si estás confiado y valiente, poner en un chip programado y energía.

Al poner el chip, el pin #1 va al lado de la toma de chip que fue recortado a (opuesto al lado que el botón está encendido).

Esperemos que averiguado cómo programar un chip. Si no, a lugar de LadyAda (http://www.ladyada.net/make/usbtinyisp/).

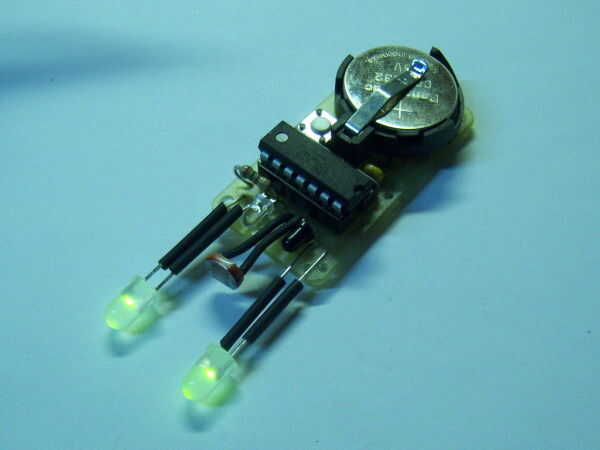

Escribí un programa de prueba para verificar el funcionamiento de Buggy (Buggy44Test.hex en el archivo zip siguiente). Hará encender los indicadores LED brevemente (dos colores si bicolor), un chirrido del altavoz y luego flash códigos hacia fuera para indicar las lecturas del sensor. Cuente los destellos verdes (o tonos) para cada dígito. Un cero es un tono rojo flash o bajo. Hay una pausa entre cada dígito. Hay una pausa más larga entre las lecturas. Luz visible es primera, seguido por ir Luego se repite. Si tienes solo LEDs de color, los tonos son todo lo que tienes (parpadea el LED solo color igual a rojo, por lo que probablemente wont ver mucho)!

Para las lecturas de los sensores, usted está buscando un número entre 0 y 255. Luz de la habitación visible debe ponerte medias, dicen 70-120. Oscuro es cerca de 30. Luz directa probablemente obtendrá una cegadora 255!

En cuanto a IR la luz ambiente de la habitación, usted está buscando algo en el extremo inferior, decir < 30. Si lo mantiene hasta una incandescente o el sol, obtendrás mayor. Si obtienes cero con una incandescente, algo está mal. Para mí significa generalmente conecta el detector o emisor o poner el detector en hacia atrás (no, lo dicen isn' así).

Estos valores son todos bastante arbitrarios y dependen grandemente de los sensores y resistencias que utilizas. Cada uno que he construido ha tenido una respuesta diferente. He intentado optimizar el diseño para la luz de la habitación, pero, de nuevo, soy un aficionado. Hackear a voluntad y me dejó saber lo que te ocurrió.

Cuando haya terminado, carga el programa real y darle una prueba. Utilizar Buggy44biColor.hex si tienes LEDs bicolor. Utilizar Buggy44oneColor.hex si tienes un solo color LED. Sacar el chip es un poco de truco (ver imagen 2). Siempre lleve la batería en primer lugar para evitar cortos o dañar al chip.
