Paso 3: Pieza a pieza...
![]()
![]()
Piezas: me gusta Digikey (http://www.digikey.com/) a pesar de su intimidante catálogo. No estoy asociado con ellos, pero ellos me han dado buen servicio. Te proporciono los números de parte. Sustituir a su propio riesgo. La única parte que no me de Digikey fue la fotocélula. Fue de RadioShack. Me avisas si encuentras algo que funciona! Un buggy "RS libre" sería genial. Hay alrededor de $7 o $8 en partes por error, pero usted querrá hacer un par por lo que no esté solos. Digikey tiene un $5 dirección de pedidos bajo $25 que no debería ser demasiado difícil de evitar.

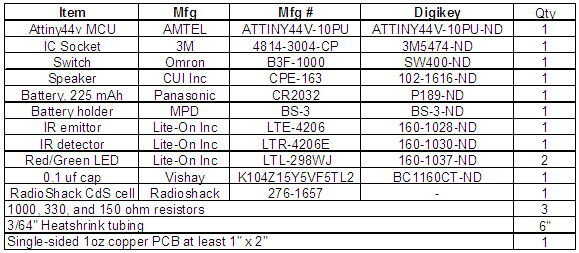

Parte Número de digikey
(1) Attiny44v MCU P/N ATTINY44V-10PU-ND
(1) IC Socket P/N M 3 5474-ND
(1) interruptor P/N SW400-ND
(1) altavoz Nº 102-1616-ND
(1) batería de mAh 225 Nº P189-ND
(1) portapilas BS P/N-3-ND
(1) emisor de IR Nº 160-1028-ND
(1) detector de IR Nº 160-1030-ND
(2) rojo/verde LED Nº 160-1037-ND
(1) 0.1 uf tapa P/N BC1160CT-ND
(1) células de CdS RadioShack (viene en el paquete de 5)
(1 ea.) 1000, 330 y los resistores de 150 ohm
(1) single-sided 1oz de cobre PCB por lo menos 1 "x 2"
Tubo termo retráctil (opcional)
