Buggy - una criatura astuta de LED programable (4 / 12 paso)

Paso 4: Errores internos...

Hay otros tutoriales sobre la fabricación de PCB, así que no voy al detalle que tortura aquí. Usé el método de transferencia de tóner. Puede utilizar el archivo de mapa de bits para imprimir una imagen o usar los archivos de Eagle Cad. He utilizado Microsoft Paint para imprimir el mapa de bits la escala correcta. Imprimir una imagen de tablero en papel normal y hacer una mofa para arriba con piezas reales primero.

Si al principio no triunfas, probar, probar, otra vez. Me tomó varios intentos antes de llegar a una transferencia utilizable. Puede hacer un toque para arriba con un marcador Sharpie, o sólo fregar limpia y vuelva a intentarlo. Me estoy poniendo mejor. La fecha límite para el proyecto era demasiado estrecha, o habría miró de haberlos fabricado. Si vas a ese problema, me puso para una pareja.

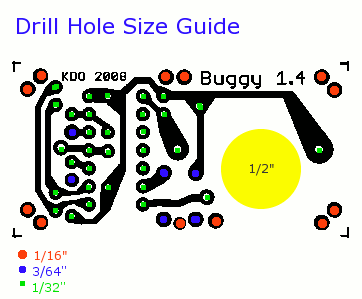

La Junta Directiva de perforación fue un poco un truco así. Dremel tiene un juego de broca taladro con brocas de 1/32 3/64" y 1/16". Hice un diagrama (abajo) para mostrar lo que cojín es perforado para que el tamaño. Use una máscara. No es recomendable respirar el polvo de fibra de vidrio. El orificio para el altavoz es ½". Hay pad hay como un agujero piloto.
