Paso 5: Chip toma cincelado
![]()
![]()

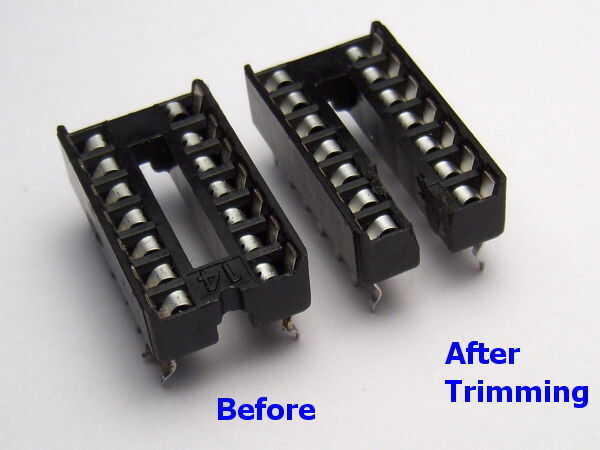

Es necesario recortar el zócalo del chip un poco primer. Hacer esto antes de que la soldadura en. Escapó un par de resistencias por debajo de la viruta, por lo que la toma tiene que ser recortado para que encajen. No una gran idea, pero funcionó. Usar una Dremel con un corte y recorte la sección mantiene los lados juntos al final "hoyuelos" (ver foto 1).

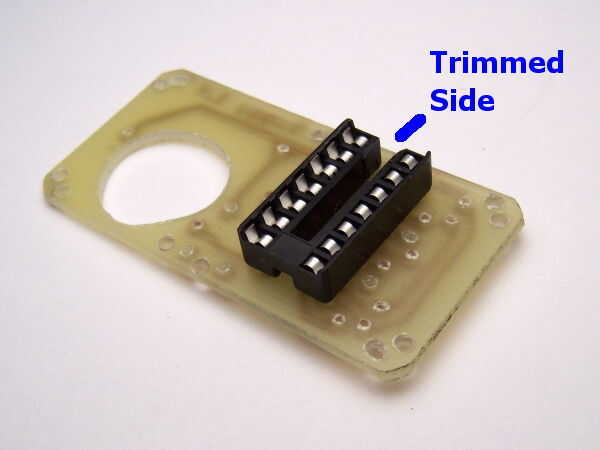

Una vez que lo tienes recortado, insertarlo en la tabla con la sección recortada en la orientación correcta (ver foto 2). Asegúrese de que usted no pliegan un contacto (hecho). Usted debe ser capaz de ver los cuatro agujeros para las resistencias en el medio de la titular. En la soldadura.
