Búho alarma (3 / 9 paso)

Paso 3: Escribe la palabra "SAFE"

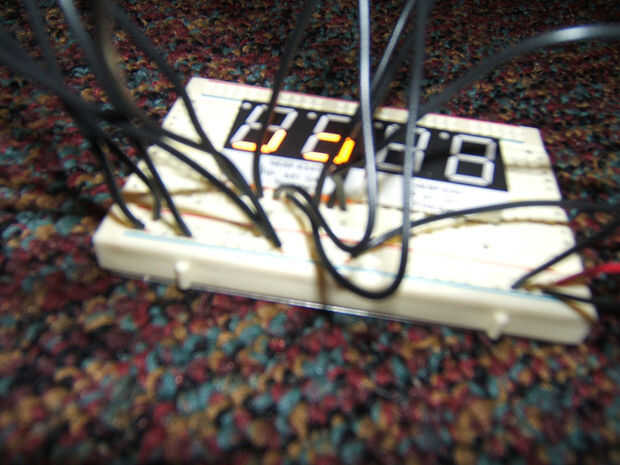

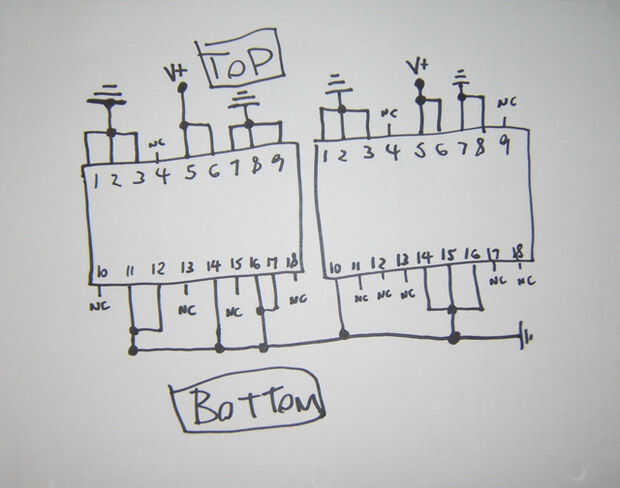

Muy bien, ahora lo que vas a tener que hacer es escribir la palabra "SAFE" a través de ambos de sus displays de 8 segmentos de 2 dígitos. Debe hacer esto en su protoboard primero para asegurarse de que tiene razón. V + debe ir a dos pernos en la mitad superior de cada una de las exhibiciones de segmento. Mediante la conexión de tierra a cualquier otro de los pasadores deberá encenderse un segmento en esa pantalla. Ver los diagramas a continuación.

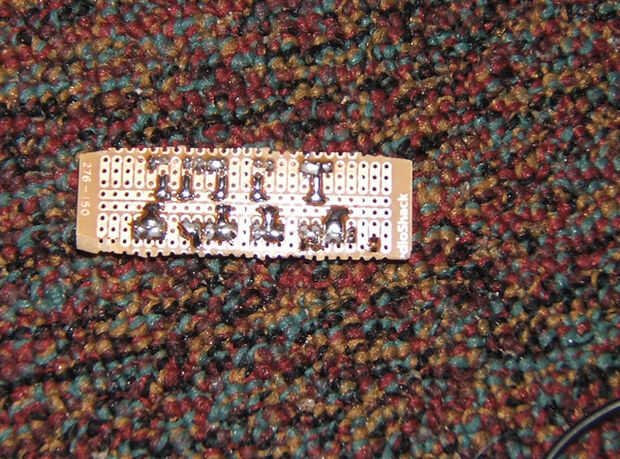

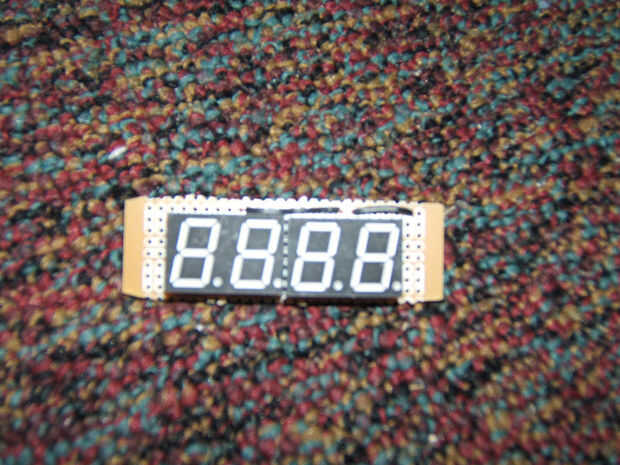

Una vez que estés seguro de que el cableado es correcto, podría quitar el segmento de muestra (dejando todo el cableado en el lugar de referencia). Ahora empezar a soldar las pantallas en el tablero de PC del estilo de cuadrícula para que la parte superior de la pantalla permite la conexión de un cable en cada uno de los registros. No te preocupes del fondo la mitad. La parte inferior la mitad es un montón de conexiones que esencialmente están conectados a tierra. El enfoque de este es puente todas las conexiones de tierra con soldadura y luego puente estas conexiones en el registro medio. Las conexiones de V + se agrupan en dos conjuntos de dos en la parte superior y deben ser superadas juntos para hacer dos juegos. Estos conjuntos deben conectados entre sí por un hilo en la parte superior y luego conectados por otro cable al darse de alta en el lado de la Junta.

Ahora conectar un rojo largo (V +) y un cable negro (tierra) a la pantalla. Estos son los cables que van a usar en última instancia, para alimentar la pantalla y debe ser lo suficientemente largos para pasar a través de la lechuza.
