Paso 6: Construir el circuito.
Su zócalo de 14 pines a la Junta de la soldadura.

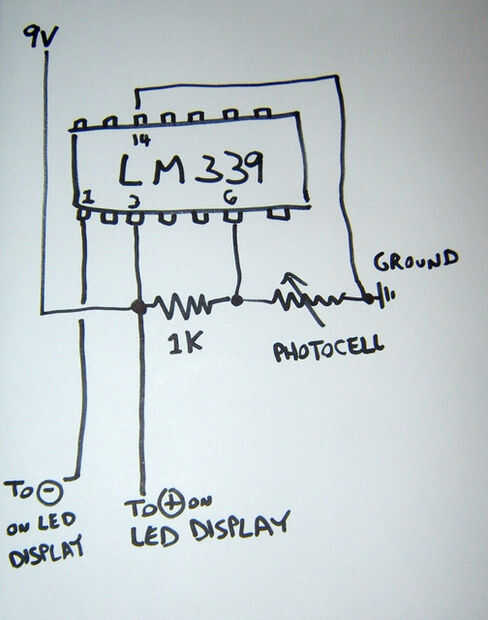

El pin 3 y Pin 14 están conectado a la corriente (rojo) y tierra (negro) respectivamente.
El resistor de 1K va del Pin 6 a Pin 3. He utilizado un valor de 1K, pero usted puede necesitar otro valor. Recuerde que las fotocélulas no todos son iguales y el valor de su fotocélula afectará el valor de la resistencia de otros.

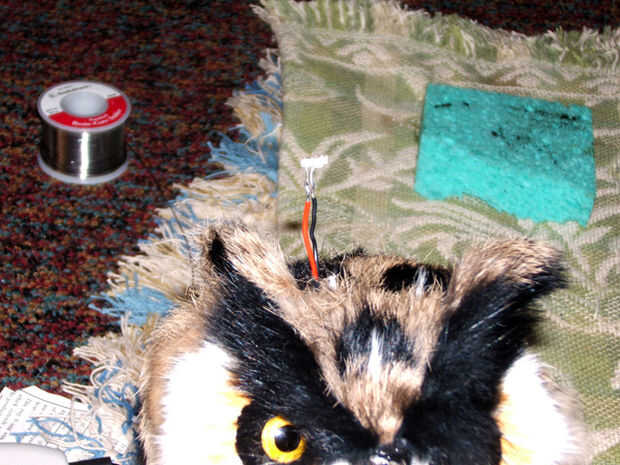

Hablando de las fotocélulas, la fotocélula debe ir del Pin 6 a tierra. Pero primero es necesario soldar la fotocélula a los cables que salen de la parte superior de la cabeza de la lechuza. Asegúrese que los cables no están cruzando y aislar muy ligeramente con el adhesivo caliente. Y una vez que el pegamento es algo seco entonces debe poner una gota en la parte inferior de la fotocélula y el pegamento descarga a la parte superior de la cabeza de la lechuza. Y finalmente usted puede conectar la fotocélula para la placa de circuito. Asegúrese de que está conectando los cables de la fotocélula y no los cables se dejó caer de la pantalla LED.
Ahora, toma los conectores de la pantalla y conecte el Pin 1 a tierra y el Pin 3 al poder. Es para eso.
Acople el conector de batería de 9V a la Junta. Asegúrese de que conectarlo de forma que puede conectar un interruptor entre la tierra de la batería y de tierra en el tablero. Conecte el interruptor entre la tierra de la batería y de tierra en el tablero

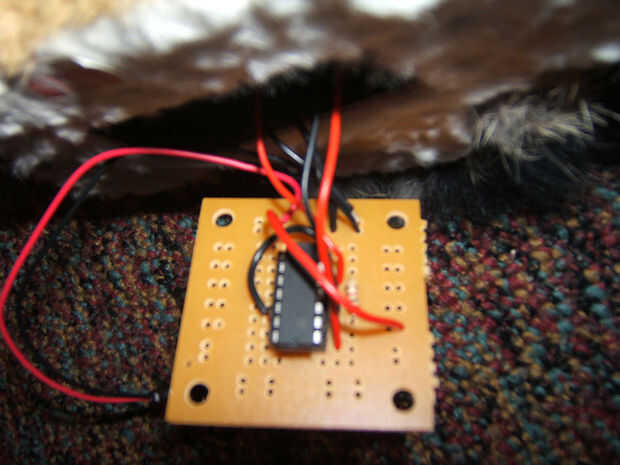

Nota: no te vayas por la foto de mi cableado. Accidentalmente, cambié los colores de los cables de corriente fuera de la tablilla.
