MI VERTICAL "apiladas" sistema de recolección de lluvia Yo vivo en Luisiana del sur y planta un huerto cada año. Ahora aunque mi área es considerado como tropical, contamos con períodos secos. Regar mi jardín del grifo obstaculiza el crecimiento debido al FELICITACIONES A USTED IPODGUY!! Miré un montón de diseños que utilizaron el método de colocación vertical. usted sería mejor dejar de lado mucho del paisaje para configurar de esa manera. pero con todos ellos hay que perforar los orificios de ventilación o corte los orificios de llenado grande y no quiero destruir mi tambores como eso. Con el sistema de apilado no es necesita bombeo. Todo es gravedad alimentada. (y bastante buena presión para arrancar) ASÍ QUE AQUÍ VAMOS...
En primer lugar aclaro para las tuercas de la gramática: estos tambores están dispuestos horizontalmente y apilados verticalmente.
Estas son algunas de las modificaciones de diseño de Ipodguy: 1) diseño más simple y más fácil de construir. (aprox. un trabajo PK. 12) Un sistema horizontal "apilado" ocupa mucho menos espacio que colocarlas lado a lado verticalmente. Ideal si no tienes mucho espacio de sobra. (va para arriba y no hacia fuera!) 2) quité la inclinación de los barriles. A menos que usted corte/taladro los orificios de ventilación en cada uno de los barriles, sólo se llenará a cerca de 75%. Quiero utilizar la cantidad máxima de almacenamiento de información de estos tres tambores. Siendo el nivel, debe llenar a cerca de 95%, además si me decido a desmontar el sistema y utiliza los barriles para otra cosa, tengo esa opción ya que no he rendido les inútil por cortar o perforar los agujeros en ellos. 3) ha cambiado la instalación por mucho menos permanente. En lugar de los agujeros de excavación y cimentación en, montará el sistema de bloques de hormigón (que yo PD. $2,59 por ellos). 4) implementó el diseño de "cuna" que hace la parte de batería de la estructura de soporte. Esta manera no tengo que usar 4 x 4 s soportan el peso de tres tambores completos. Las patas de 2 x 4 Existen básicamente sostener todo junto y para apoyar. 5) en lugar de usar costoso (y difícil de cortar) 4 x 4... Usé 2 x 4. Es todavía tan fuerte como un 4 x 4. Sólo el refuerzo que importa. 6) mantenerse totalmente metal fuera del sistema. (que no importa si utiliza agua de lluvia de todos modos) (resulta útil si necesito convertir esto a mi fuente de agua fresca de SHTF. (sí... soy algo de un prepper de doomsday)
en caso de que deba mover el sistema o utilizar la batería para otro propósito.
Con el montaje horizontal no tienes que preocuparse por cortar innecesarios agujeros adicionales en sus barriles, por tanto, destruir. El tambor superior orificios todo el sistema a través de las conexiones de la manguera (ver video) así como de hacer el depósito esencialmente un todo.
Una vez más, esto no involucra ningún corte de los barriles que básicamente ser inservible si decides desmontarlo y usarlos para otra cosa por el camino.
PASO 1

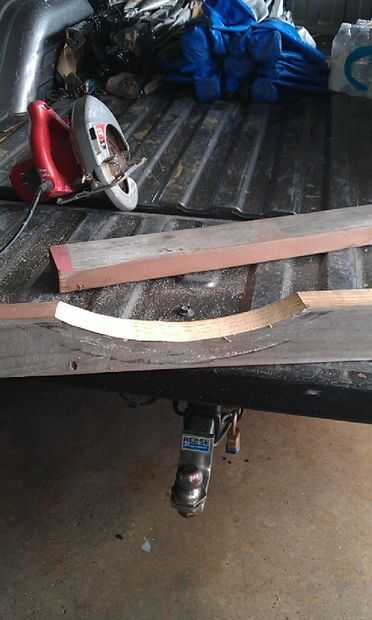

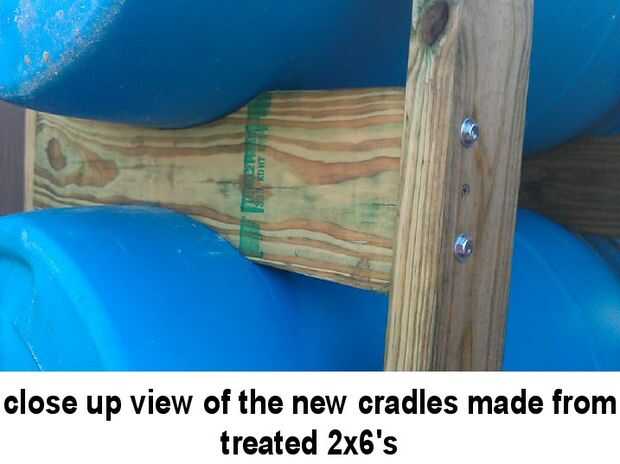

En primer lugar corté mi cuna que se utilizarán para apoyar los barriles. simplemente localizar el contorno del tambor y corte desde allí. Cortar diez de éstos. Con este diseño debe (y que una palabra muy fuerte) deben ser capaces de pila tres para mi sistema.
PASO 2

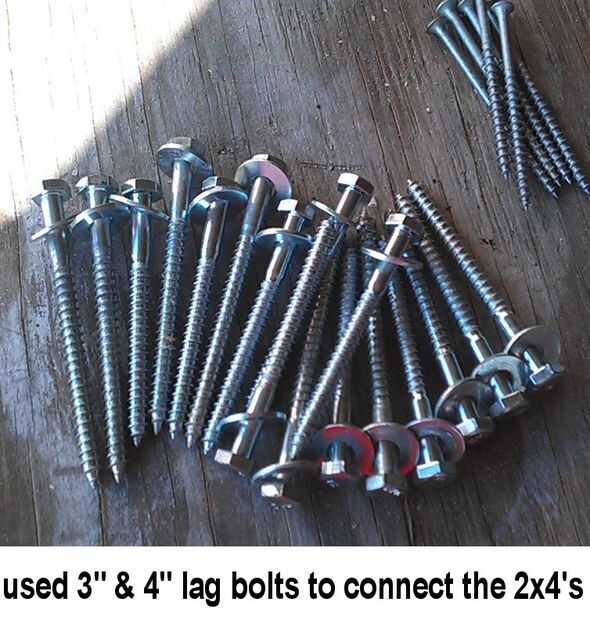

Usé 2 x 4 para las piernas. Ahora se podría pensar que esto puede ser un poco endeble para soportar 3 llenadas de tambores de 55 galones (aprox. 500 kg.) pero las piezas de la horquilla entre los tambores son parte de la ayuda. La 2 x 4 Existen básicamente unir el sistema. (por supuesto... Te pruebo a asegurarse)
Paso 3

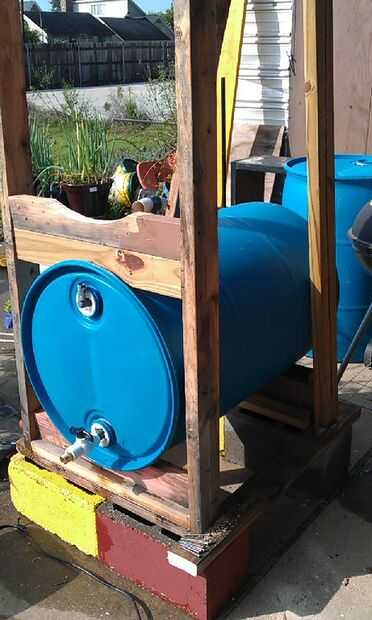

Montaje del sistema e instalación de la batería. la madera en los lados es para apoyar, eliminando cualquier vaivén de adelante hacia atrás. Las cunas apoye cualquier balanceo de lado a lado.
También pondrá a prueba el sistema para asegurar que el sistema de base y 2 x 4 controlará el peso.
PASO 4

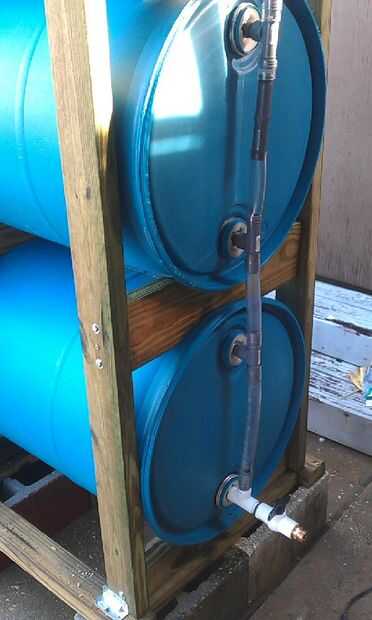

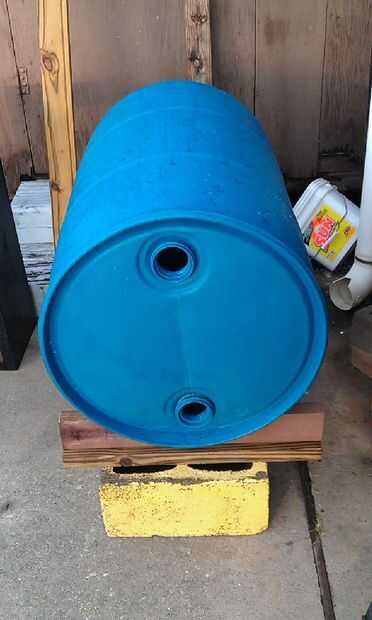

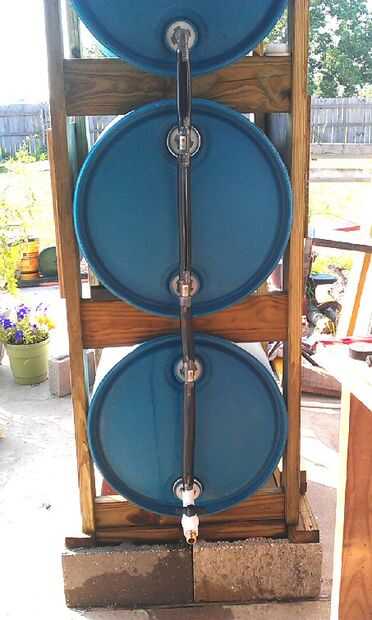

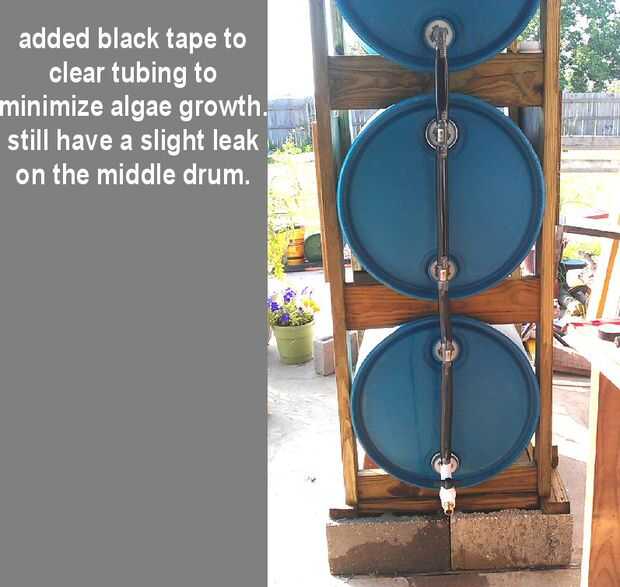

Bastante mucho añadir la tubería a la batería. Mi batería ha roscado tapones a ambos lados que hizo posible este diseño.
Encontré estos nifty pequeña gris 3/4" accesorios de ángulo NPT que conectan la batería en máximos (lowes). Hacen el truco muy bien y sólo cuesta acerca de $0,89. (mucho más barato que guarniciones de manguera de cobre amarillo)
PASO 5

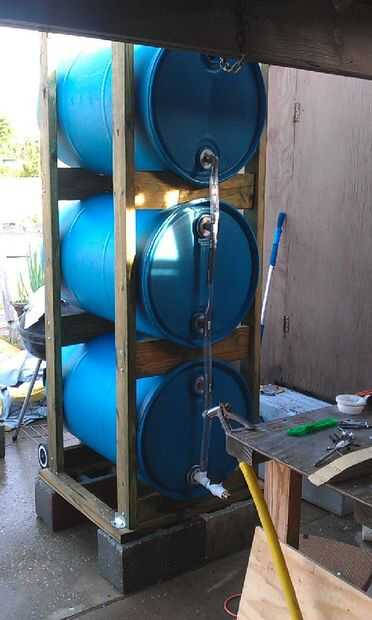

El sistema de prueba. Llené el agua en el tambor superior y ventilación muy bien hasta los dos tambores. el video muestra uno de los tubos del conector ya que el agua viajado hacia abajo y el proceso de ventilación se produjo al mismo tiempo. realiza bastante bien, creo.

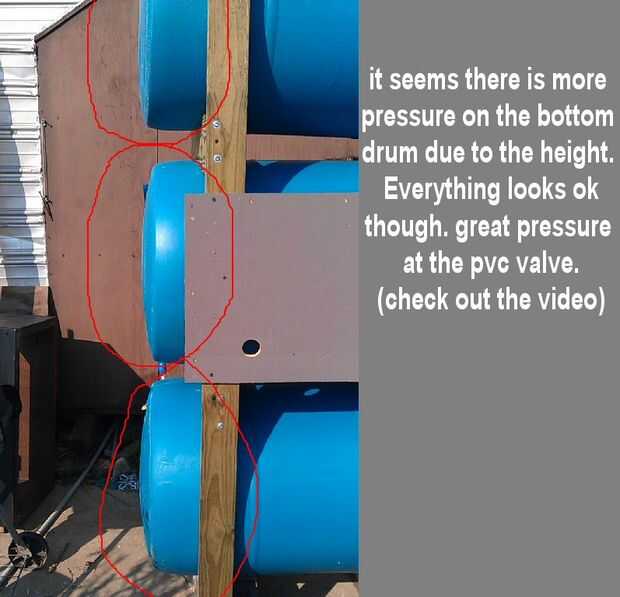

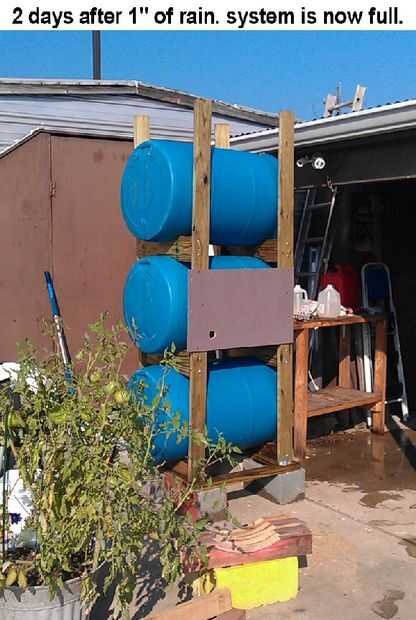

PASO 6 Sistema de acabado. Los tambores, así como el 2 x 4 apoya bien el peso. Ahora puedo vaciarlo y desmontar así que puedo tratar el 2 x 4 como pintarlo.

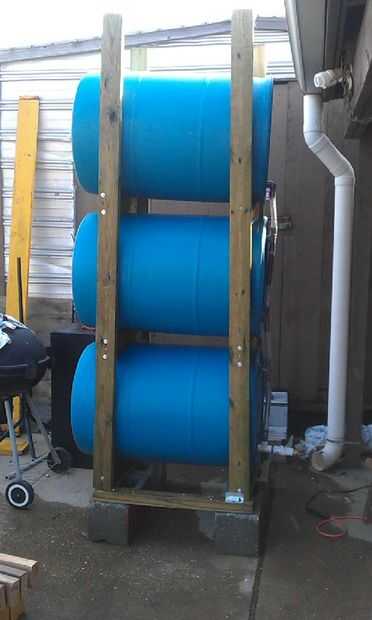

Se agrego la entrada de los canales más adelante, sino simplemente se la pipa mi canal en el orificio superior del tambor superior... (ver... todavía no hay corte de los tambores!)
ACTUALIZACIÓN

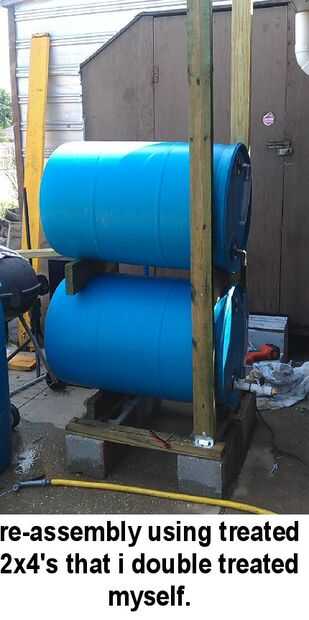

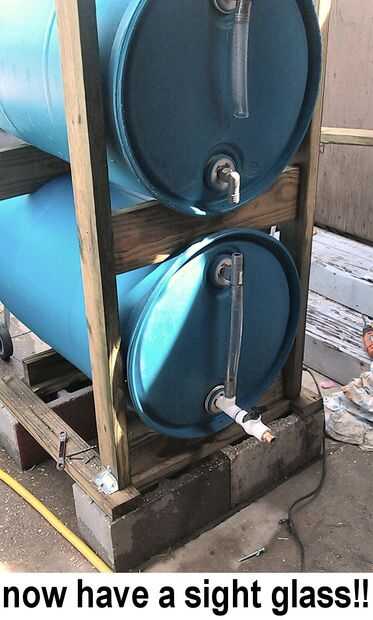

casi completa con la reconstrucción. comprar madera tratada y tratar una vez más yo mismo. agrega las conexiones de t

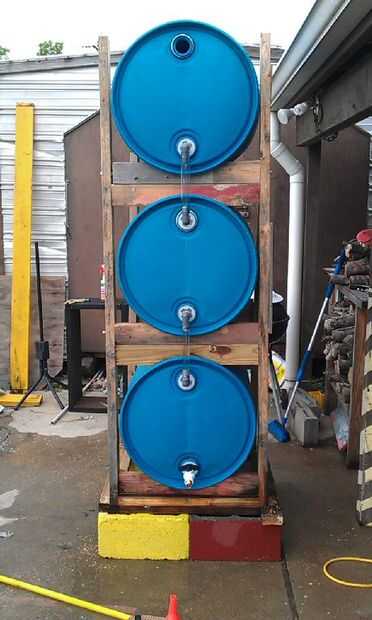

Reconstrucción completa... y justo a tiempo para la lluvia!!!! Aquí tenéis un vídeo del sistema de llenado de agua de la lluvia.

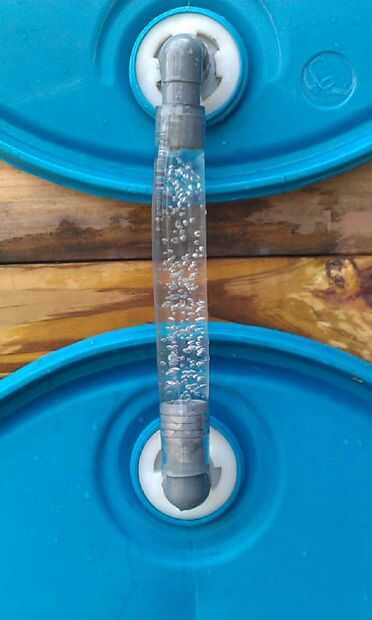

Aquí está el VIDEO que muestra el agua migra desde el tambor superior al tambor inferior y al mismo tiempo aire ventilación hacia arriba. (la conexión actúa como un respiradero, así) (no ver... orificios de ventilación perforados)
Actualización sobre las actualizaciones... Después de una media pulgada de lluvia ayer y recoger sólo alrededor del 20% de los canales de mi sistema ha llena! Puedo mantener el sistema de recolección crudo porque no desea que la entrada de agua de lluvia el sistema a un ritmo demasiado rápido para él para colocar al tambor inferior (recibe más pesado) supongo que todo depende de cuánta lluvia te Haz hecho. Si usted sólo consigue una media pulgada o cada mes, usted puede recoger cada gota se puede, pero estoy en una zona más bien tropical, así que no tan importante para mí aquí.
Gracias por todos los comentarios y sugerencias. la mayoría de ellos se implemento en el sistema de lo mejor. Su ningún secreto... esta es una unidad de doble propósito. Soy un prepper del fin del mundo y esto se utilizará como mi fuente de agua dulce si el SHTF. Pero hasta entonces un proveedor de agua de jardín vegetal excelente. También se sugirió sobre tuberías juntos los agujeros superiores y la parte inferior de los agujeros juntos para llenado más fácil durante las fuertes lluvias. Esta es una excelente idea. Otra persona comentó sobre la cantidad de sedimentos, suciedad, materia fecal de aves y general BS & W que lava en el techo. No es un problema si su solo riego su jardín, gran problema si usted está reclamando para beber... YUCCHHH! so...i ha añadido una pequeña canalización vertical en el interior de mi salida de canales. Esto evita que a cualquier heavies en el sistema. una buena sugerencia es dejar que unos minutos antes de conectar el colector de lluvia. DEJAR la mierda RINSE OFF de techo primera... jajaja
