Paso 1: OpenScad genera 2D corte y grabado de archivo
Nos gusta OpenScad. Lo usamos para casi todo lo que pueda. Hay otras herramientas que son comparables pero como es de código abierto y son programadores por lo que nos habla.
OpenScad y el personalizador

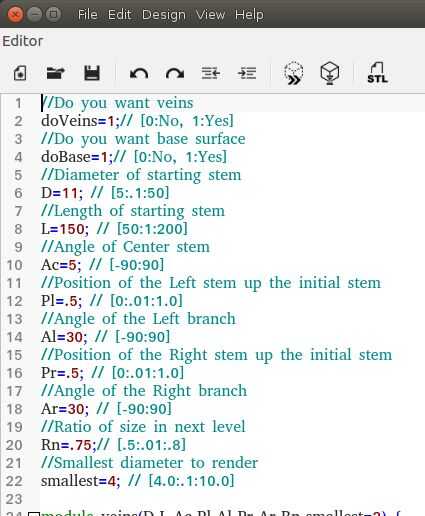

Algo como OpenScad es lo que se utiliza en el personalizador en Thingiverse, no sé personalmente de los detalles. Customizer le gusta agregar comentarios que luego se convierten en los deslizadores y las casillas de verificación de la interfaz. Nuestro código de la hoja comienza con esta información. Para cortador laser queremos generar dos archivos svg, uno para el corte de la forma de la hoja exterior y otro para el viens.
Primero la
doViens = 0;
y en línea 55 justo antes de la llamada módulo de pétalo añadir un
Projection()
Esto le indicará a OpenScad para hacer un objeto en 2D de un objeto 3D mediante la reducción a través de la hoja en z = 0. Presione F6 para crear la forma 2D. En el menú Archivo seleccione -> Exportar -> dar SVG archivo un nombre. Tengo las venas el leaf1Base.svg nombre de la imagen.
Cambiar doViens = 1 y doBase = 0 en el archivo. Presione F5 de nuevo y archivo -> Exportar -> SVG otra vez dándole un nombre diferente. leaf1Viens.svg.
Ahora tienes dos archivos para corte y raster grabado de la hoja y las venas. Ahora sigamos con Inkscape
