Paso 3: Un ejemplo divertido

• condensador 2 x 22pF
• Cristal de 16 MHz
• Pote de 10K
• 2 x LED y 2 x resistencia para LED
• Resistencia de 10K Ohm

void setup(){
}

void loop(){
int sensor_value = analogRead(A1);
int output = map(sensor_value,0,1023,0,255);
analogWrite(0,output);
}

Quemar el bootloader de 16MHz a la ATtiny85 y luego el script anterior.

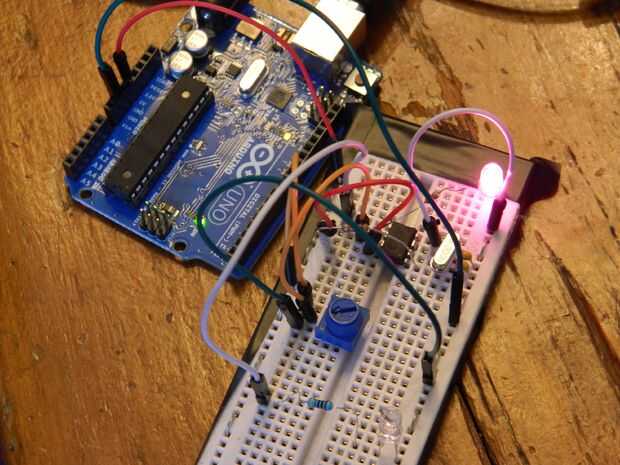

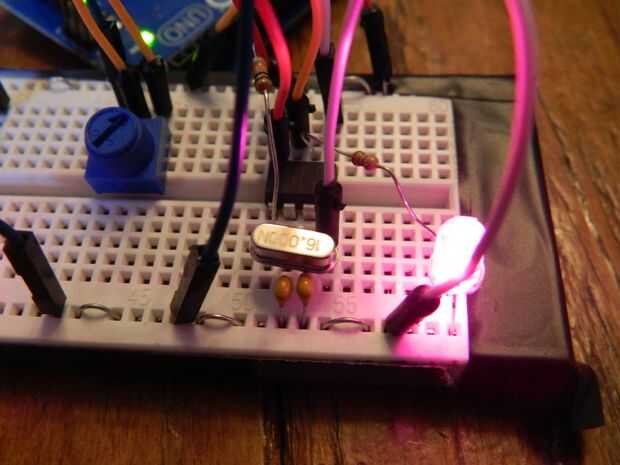

Después de conectar las 2 patas del cristal a los pines 3 y 4. Conecte los condensadores de 22pf de cada una de las piernas de cristal al suelo.

A continuación conectar 5v y Gnd en el potenciómetro y conectar el centro 2 de pin a pin en ATtiny85.

Por último, conectar la resistencia para pin 0 en el ATtiny85 y el LED que se conecta también a tierra.

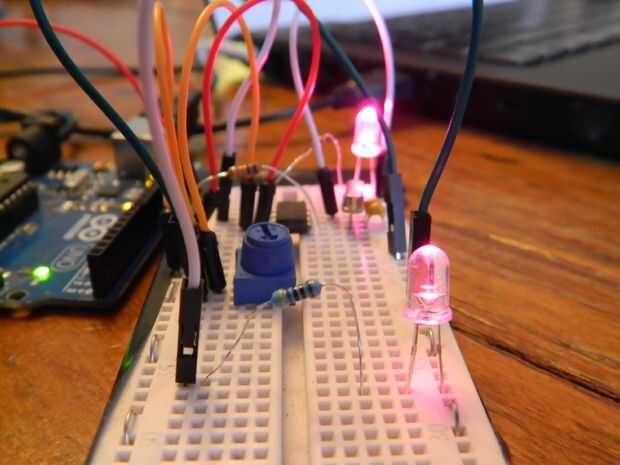

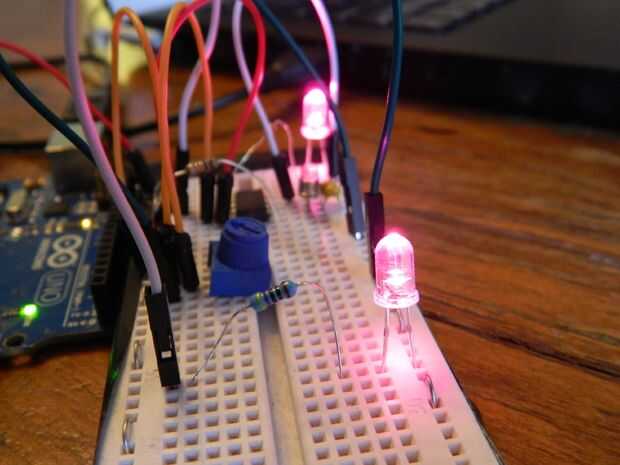

Como el potenciómetro de la torcedura izquierda y derecha de uno de los LEDs va a cambiar brillo de completamente a completamente apagado.
