Paso 7: Modificar el diseño
Nuestro modelo arcade logra exactamente lo que queríamos. Ver delante de nosotros a escala (en vez de visualizar nuestro modelo 3D en el ordenador) nos convenció que todo tenía que ser 3/4" para dar un poco más espacio para nuestras manos. Así que todas las piezas rectangulares (es decir la parte de atrás del panel, la parte inferior, la parte superior, el bisel, etc.) pasó de ser 7" originalmente a 7 3/4". Además, hemos reducido el ángulo del panel de control para hacer más cómoda y además ajustar la línea de visión a la pantalla.

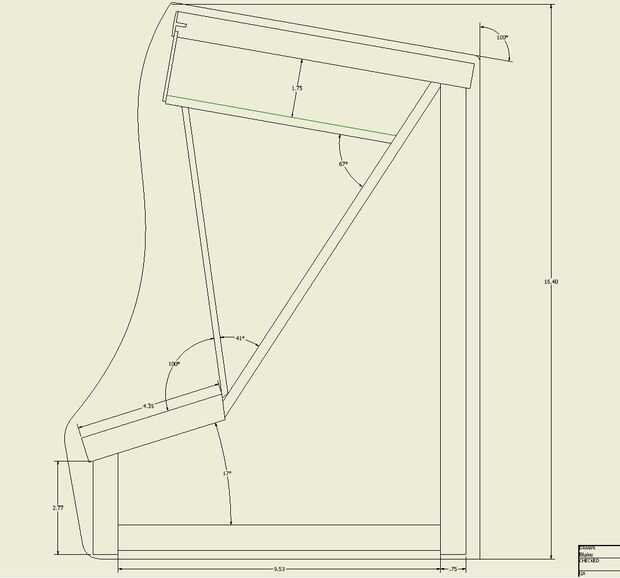

En la foto es la una captura de pantalla para la vista de perfil revisado de la arcada.
Adjunto los planes de lado en dos formatos. Puede abrir el "Plans.dwg de lado" en AutoCAD o Autodesk Inventor. Le da las medidas que necesita para cortar los materiales. Alternativamente, puede imprimir el archivo "Parte Plans.pdf" (es largo de varias páginas), línea de las páginas y utilice como patrón. No he incluido dibujos de las piezas rectangulares, ya que son todos exactamente el mismo ancho 7 3/4".
Por último, tenga en cuenta que aunque los planes llaman para que corte un 1/4" pieza de madera donde irá la pantalla LCD, eso Tablero no se utilizará en la Galería final (hizo para ayudar a las cosas de la línea). En cambio, será totalmente sustituido con un tamaño idénticamente "LCD & sandwich mate" (el conjunto de monitor y bisel) se describe en el paso 18.
