Buscador de tienda Festival (2 / 7 paso)

Paso 2: Diseño de Veroboard

Mi primer prototipo funcionaría el diseño del circuito en un protoboard para comprobarlo.

Ahora sabemos que las obras del circuito como era de esperarse es el momento de transferirlo a algo más pequeño y más permanente. Me decidí por una acumulación rápida con placa perforada en lugar de un PCB ya que necesitaba llegar a Kiteman cuanto antes.

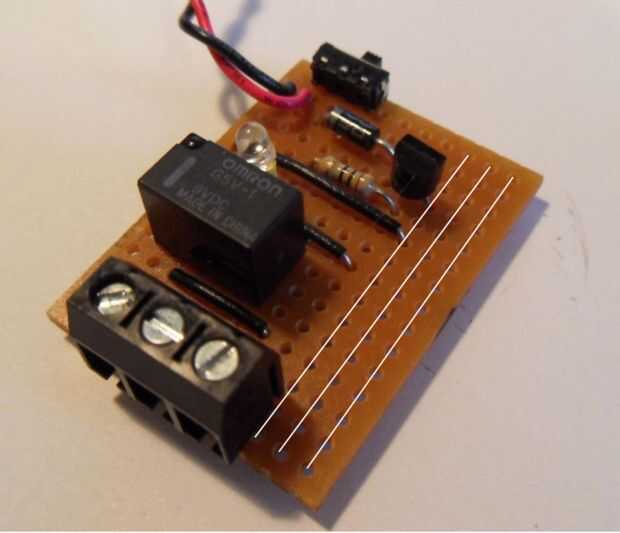

Lamentablemente, en un apuro no conseguí fotos medio construir. La segunda foto muestra la dirección que apuntan a las pistas de la placa perforada.

Componentes:

  • 1 fototransistor x TEPT4400
  • 1 x 2N2222 NPN transistor
  • diodo de 1 x 1N40001
  • resistencia de Ω 1 x 100
  • 1 relé de 9V x SPDT (polo simple, tiro doble)
  • 1 interruptor de x SPST
  • 1 x terminal de tornillo
