Paso 2: cableado
Sensor de temperatura:

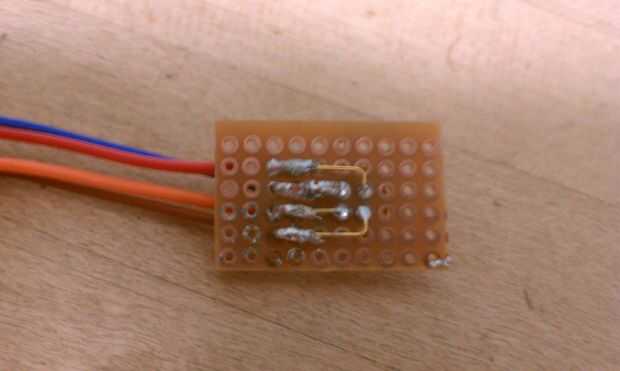

Cortar un pequeño trozo de placa de circuito a través del agujero largo suficiente ajuste que lleva el sensor de temperatura y cuatro hilos. La soldadura de los cables y los cables en la placa, dejando unos 7 del alambre para permitir que gire el ventilador. La f más lexible el cable, mejor será tu vida. El servo tire cosas aparte si no eres cuidadoso (como se puede ver claramente en mi vídeo).
El cableado es fundamental así que siga el diagrama en la hoja de datos. El SDA (datos) y SCL (reloj) ir a las entradas analógicas A5 y A4, respectivamente, en el Arduino. Este dispositivo en particular funciona con 3V, modo Vdd puede ir directamente a los 3.3V pin de salida mientras que GND va a lo obvio.
Servo:
Me decepciona un poco que decir que el servo se dibuja demasiado actual para Arduino. Mi modelo proporciona 5V al servo con una fuente de tensión externa. Si se ocurre solución de circuito simple y barato, lo posteo aquí.
Naranja va al Pin 9, rojo para 5V y marrón a la tierra.
Ventilador:

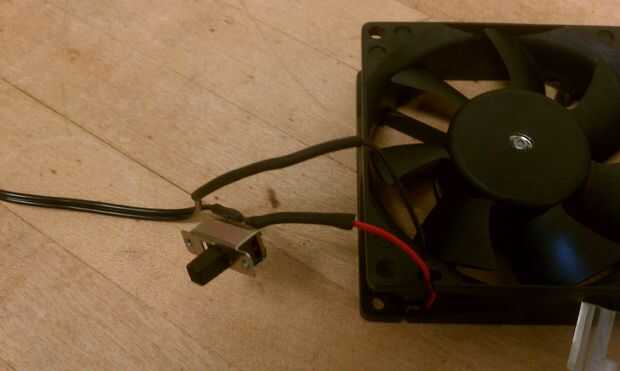

Encontré un transformador de 12V DC ahí, así que había soldado directamente a los cables del ventilador, incluyendo un interruptor en uno de los cables para mayor comodidad.
