Búsqueda de lichi - perro GPS Tracker sin conexión (1 / 5 paso)

Paso 1: Hardware

La lista de materiales necesario para este proyecto

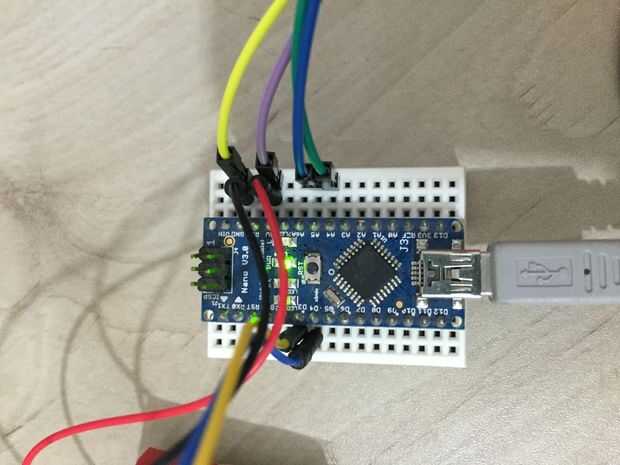

  1. Arduino Nano - lo compré en eBay por unos 4$ (puede utilizar Arduino Uno - es un poco más grande).
  2. Módulo de U-blox GPS NEO - 6M - la compré en eBay por unos 10$
  3. AT24C256 Serial EEPROM I2C interfaz - lo compré en eBay por unos 2$ por 2 piezas

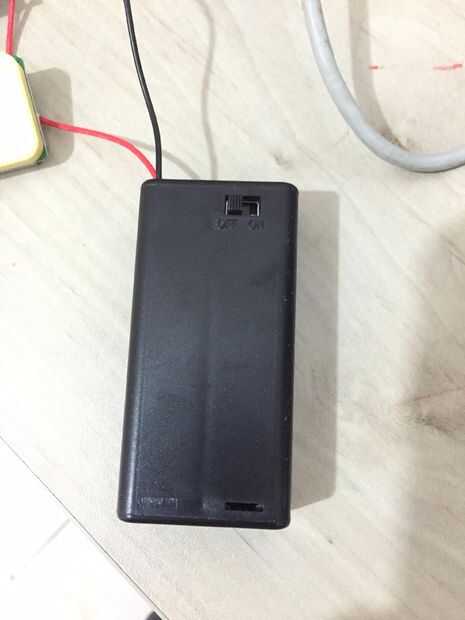

  4. 2 caja del soporte de la batería del AA - lo compré en eBay por alrededor de 1$
  5. Breadboards pequeño
  6. Cables de puente

Costo total es de alrededor de 17$ + cables

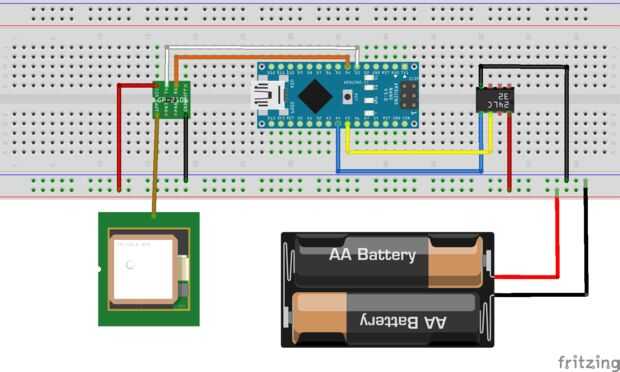

Cableado fue hacia adelante

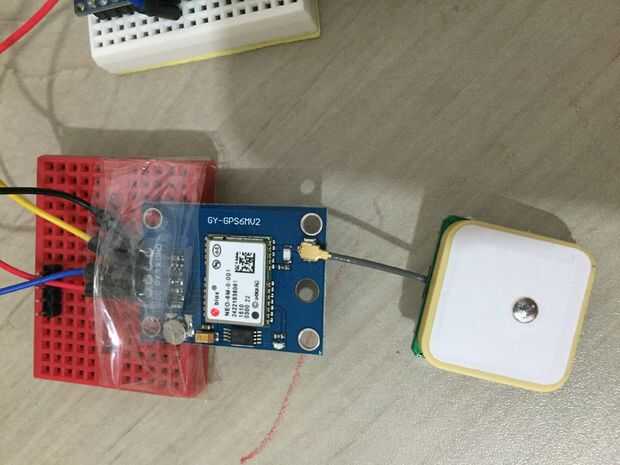

GPS NEO - 6M

Módulo - Arduino

VCC - V5

GND - GND

RX - D4

TX - D3

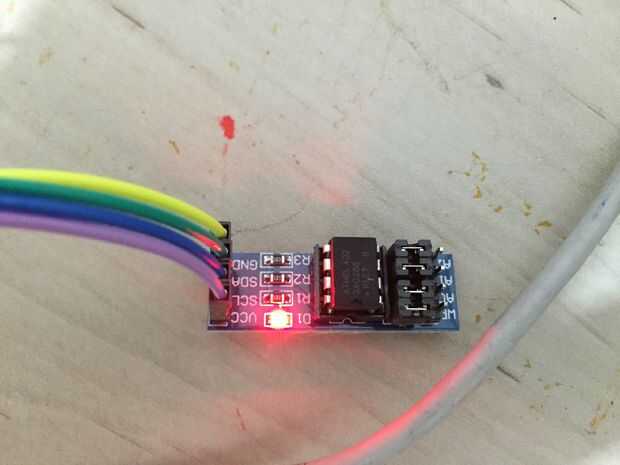

AT24C256 EEPROM

VCC - V5

GND - GND

SCL - A5

SCD - A4

Arduino (energía)

Negro - tierra

Rojo - V5
