Paso 11: Conectar los botones a la Junta

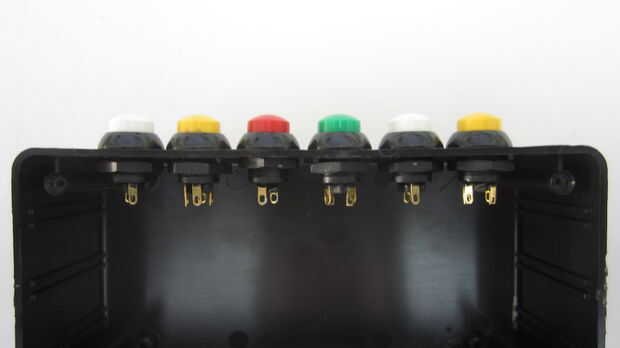

Primero tiene que montar los botones al lado de la carcasa. Desenroscar la tuerca de montaje de cada botón. Inserte el botón a través de los agujeros. Apretar las tuercas en a mantener en su lugar.
Ahora puede conectar los botones a la Junta. Un terminal de cada botón se conectarán a los pines de entrada analógicos. El otro terminal de cada botón se conectarán a tierra.

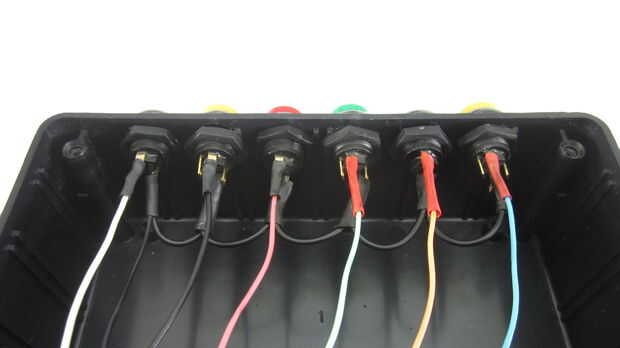

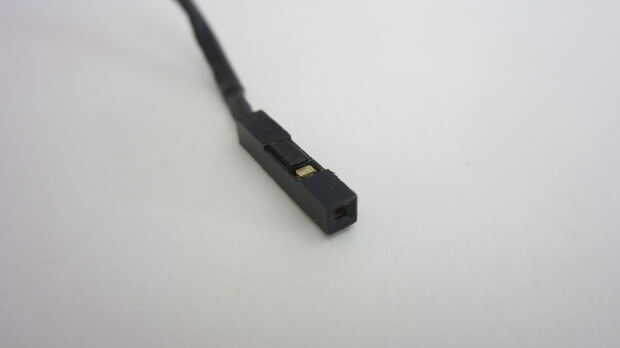

Para conectar los terminales a tierra, tomé un solo cable con un conector header hembra en un extremo y por cable a un terminal en el primer botón. Entonces conecté los demás switches para mediante una serie de cables de jumper corto.

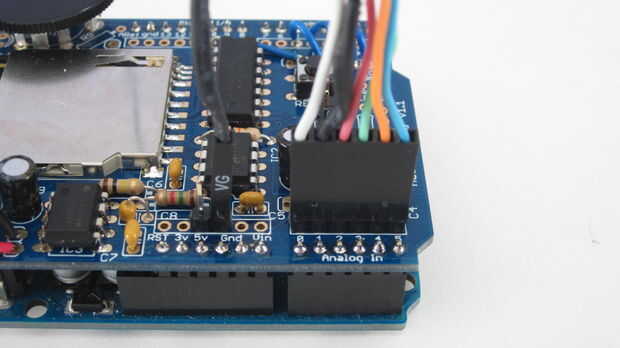

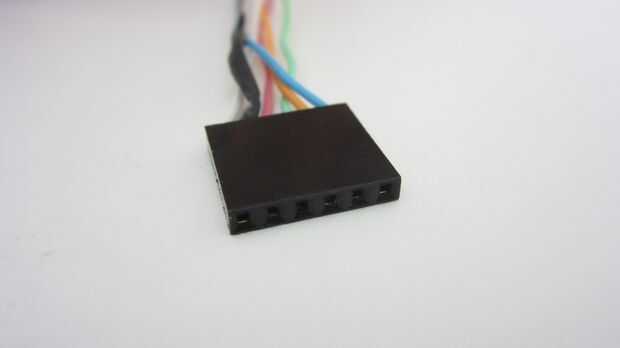

Para conectar el otro lado de cada interruptor a la Junta, usé un seis cabecera terminal pin cable. El bloque cabecera conectado a los pines en la placa. Los cables fueron conectados al otro lado de los botones. Recomiendo altamente aislante tubería de encogimiento de cada conexión con calor.
