Paso 3: Montar el protector de la onda
El protector de la onda es un complemento para Arduino que permite reproducir archivos de sonido. Puede adquirirse en http://www.adafruit.com/product/94. Esto viene como un kit que tienes que armar usted mismo. Así que el primer paso es montar el protector de la onda. Hay un muy buen tutorial sobre cómo hacer esto en la Web de Adafruit aquí:
https://Learn.Adafruit.com/Adafruit-Wave-Shield-au...

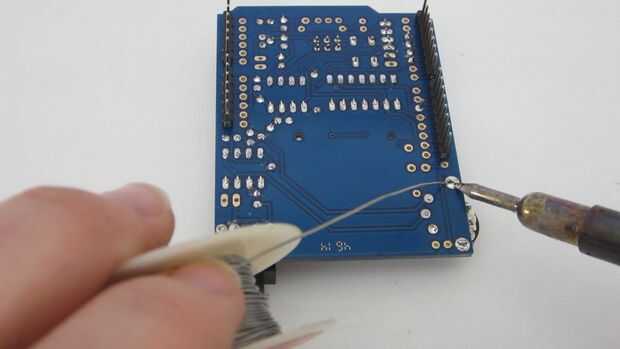

En primer lugar, encontrar e identificar a todas las partes. Los números no pueden coincidir exactamente. Tener mucho cuidado identificar correctamente las fichas de dos de 8 pin IC. Luego soldarlos a la placa de circuito. Para hacerlo más fácil, empezar con las partes que son los más difíciles de soldar como titular de la tarjeta SD. Usted tendrá más espacio para trabajar alrededor antes de instalación las otras partes. Continuar la soldadura en piezas hasta que se instalan.

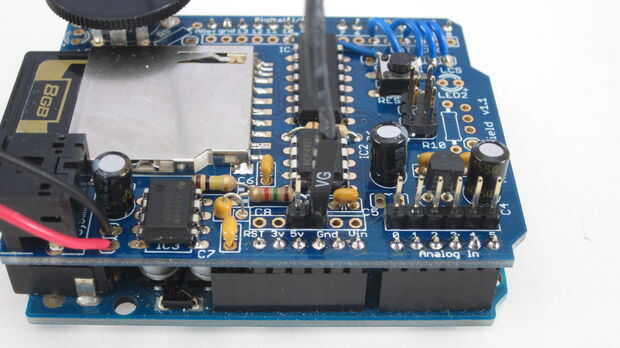

El protector de la onda se conecta a la placa Arduino con los pernos de encabezado en la parte inferior del tablero de la onda. Estos pernos ajuste en los zócalos de patillas en el Arduino. Junto a los agujeros de perno donde se montan estos pines de cabecera es un segundo conjunto de agujeros que se conectan a ellos. Estos le permiten conectar componentes externos a los pines de Arduino. Puede soldar los cables directamente a estos agujeros o puede utilizar pasadores de encabezado para las conexiones desmontables. El kit viene con ocho conectores de encabezado adicional. Dos de estos soldados a los 5V y GND pin agujeros. Los seis restantes conectado a los pines de entrada analógicos.
El kit no viene con un altavoz. Por lo tanto necesita proporcionar su propia. El cable del altavoz se puede conectar a los dos agujeros de perno abierto que están junto al conector de auriculares.
