Paso 2: Haga buzón Arduino
Obtener las siguientes piezas para el Arduino de buzón:
- Un espacio en blanco ATMEGA328P-PU
- RFM69HW de HopeRF
- Tornillo de terminal para conectar la batería a la Junta de tira de dos posiciones
- Divisor de voltaje de batería: dos resistencias de 1MOhm, 0.1uF condensador de cerámica
- Circuito regulador de voltaje: condensadores cerámicos de dos 0.1uF (uno de entrada, una para la salida), uno de 10uF condensador de tantalio (de salida)
- Oscilador: un oscilador de 8MHz, dos condensadores de 22pF
- Indicador LED: un LED, una resistencia de 220 ohmios para limitación de corriente
- Tire un 10 k ohm resistencia para la línea de reset
- Interruptor de láminas y una de 10 k ohm tiran hacia abajo de la resistencia
- Una Junta de tira de 3 x 6 pulgadas
- zócalo de 24 pines para montar el ATMEGA328
- caja de batería 4xAA, o 3xAA si su buzón de correo es realmente estrecho.

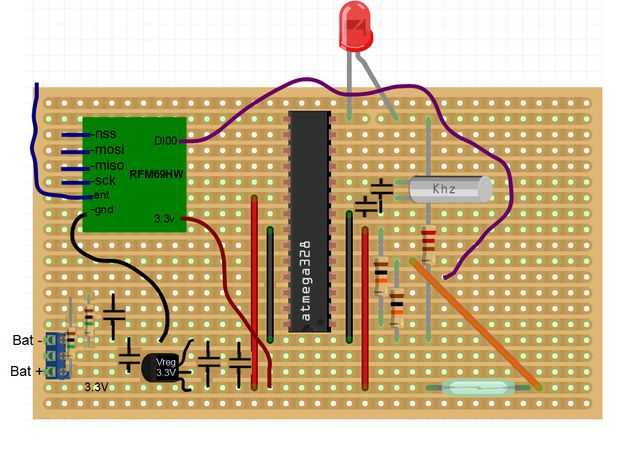

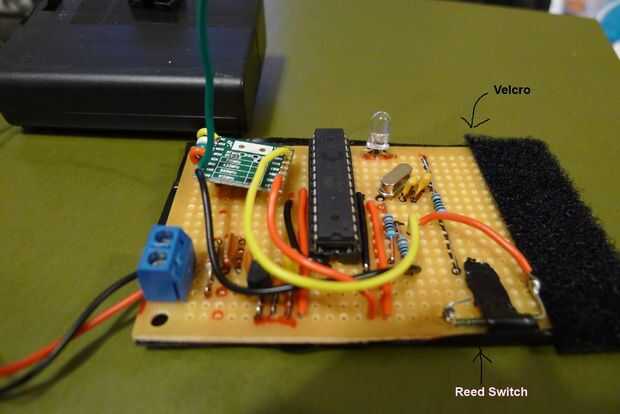

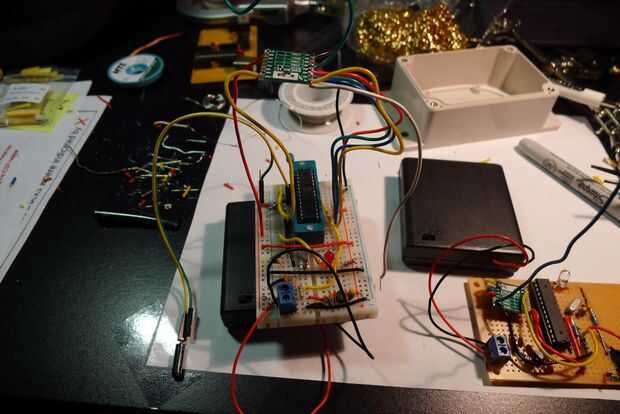

Siga el diagrama del circuito anterior y soldar los componentes. Puede que desee montar un prototipo protoboard para probarlo antes de comprometerse a un tablero de tiras soldadas, dependiendo de tu nivel de comodidad. Tenga en cuenta que hay dos lugares donde usted necesita para quitar el cobre de la Junta de tira. Con el LED y con el interruptor de láminas.
Quemar el bootloader de Arduino en el ATMEGA328P-PU usando el gestor de arranque "Arduino como ISP" estándar quema las instrucciones de Arduino aquí. Uso el "Pro/Mini 3.3V 8 MHz" Gestor de arranque.
