Paso 3: Crear los dos Arduinos de Gateway
Componentes necesarios:
- Dos copias de Uno de Arduino con 3.3V / 5V interruptor
- Un escudo de ethernet Wiznet 5100
- Una RFM69HW

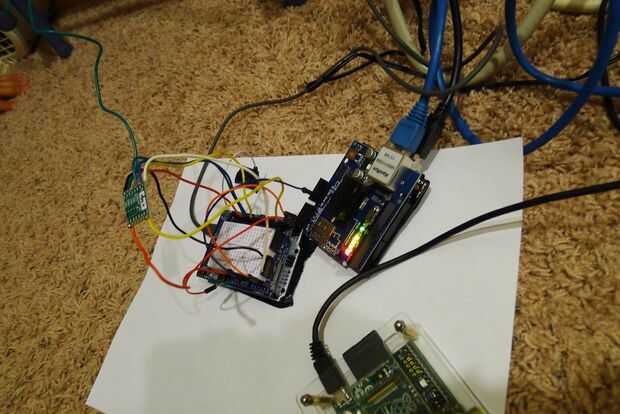

Para recibir el paquete sin hilos y comunicar los datos a la frambuesa Pi, necesitamos utilizar otros dos clones de Arduino Uno. Comprar un clon de Arduino Uno que tiene un 3, 3V / 5V interruptor, y que sólo lo ejecutarás a 3.3V. Están disponibles por unos 10 dólares en ebay. Uno Arduino será designado la "puerta de RFM" y la otra es la "puerta de enlace Ethernet". En la foto de arriba, puede ver la RFM entrada Arduino a la izquierda. Tiene el transceptor inalámbrico montado en él. A la derecha es la puerta de enlace Ethernet con cable ethernet conectado. Por debajo de los dos es el Raspberry Pi.
En RFM entrada Arduino, cable hasta el RFM69HW como esto:
- RFM69HW para Arduino
- NSS al perno de 10
- MOSI al Pin 11
- MISO al Pin 12
- SCK al Pin 13
- GND a tierra
- A los 3, 3V 3, 3V encabezado
- DI00 al Pin 2 (interrupción)
Conecte el blindaje de ethernet de la "puerta de enlace Ethernet". Gancho juntos estos dos gateway Arduinos para I2C:
- Tierra a tierra
- Analog Pin 4 a Pin analógico 4
- Analog Pin 5 a Pin analógico 5
