Paso 6: Trazar el circuito como un jefe
1) literalmente trazar la línea con un marcador o resaltador
2) Utilice un probador de continuidad en un multímetro (o aparato similar)
3) crear nuestro propio probador de continuidad con dos cables de. Esto es lo que hice. Me pareció más rápido que destacar, pero que podría ser debido a la dislexia.

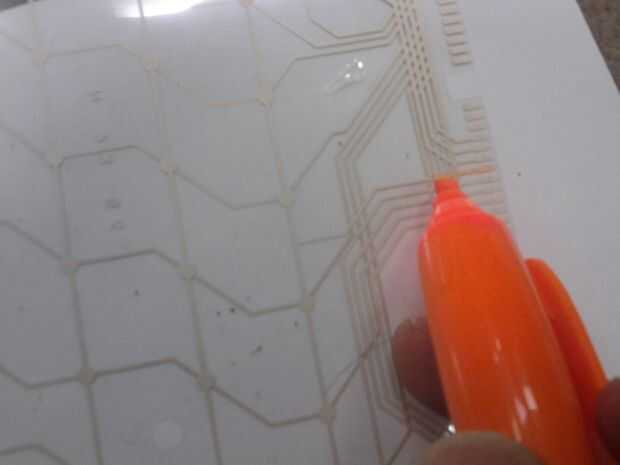

Método de marcador o marcador de resaltado:
Usted puede busto de un marcador y dibujar líneas todo el camino de regreso desde el botón "Correo" a la placa de circuito. Que aunque es muy difícil y soy disléxico. Trazar una línea desde el círculo que representa el botón de "Correo" a la placa de circuito. Pruebe a utilizar una hoja de papel blanco para evitar que se pierda. Hacer esto para ambas hojas circuito claro
Método del multímetro:
También se puede utilizar un multímetro, pero la mayoría de la gente no uno propio (aunque lo hago). Desconecta tu teclado si haces esto! Simplemente mueva su multímetro en la posición de continuidad. Poner una punta de prueba (no importa cuál) en el punto del botón "Mail". Ejecutar la otra sonda a través de las conexiones a la placa de circuito. Cuando el multímetro se mueve o cambia tienes la correcta conexión. Destacar el conector que hace la jugada multímetro. Hacer esto para ambas hojas circuito claro
El probador de continuidad de hacer tu propio SUPER impresionante:

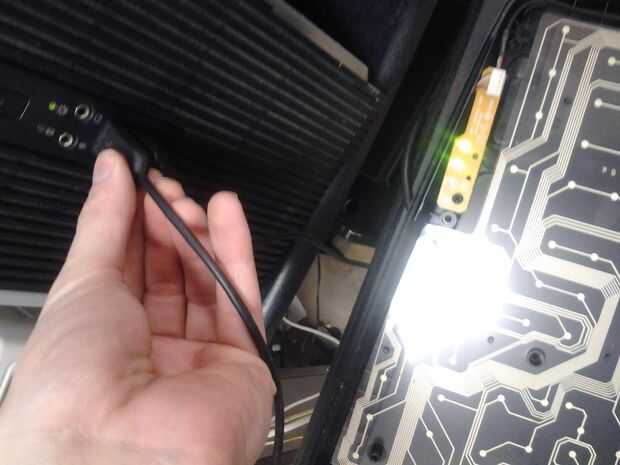

Así que conecte su teclado USB... y los dos cables de calibre 24-26. No te preocupes, esto dolerá; la tensión no es suficiente daño (y mucho menos matar) te. Que podría dañar el teclado tan solo toque los cables para probarlos. Nunca deje los cables conectados entre sí.

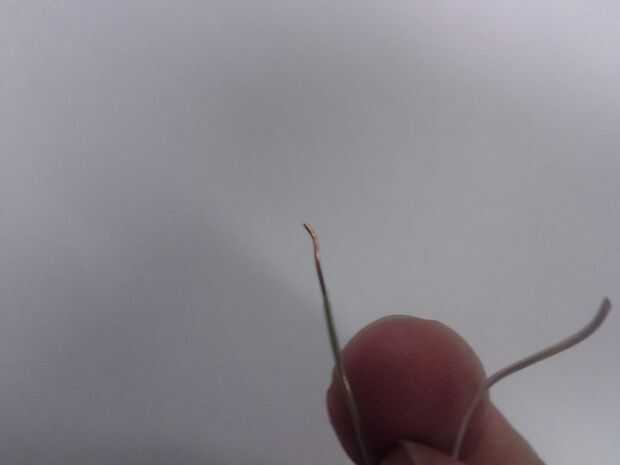

Tira de aproximadamente 1/4 de pulgada en todos los extremos de los dos cables. Si estás usando cable de red (no cable de teléfono) puede pelar el cable con su miniatura.

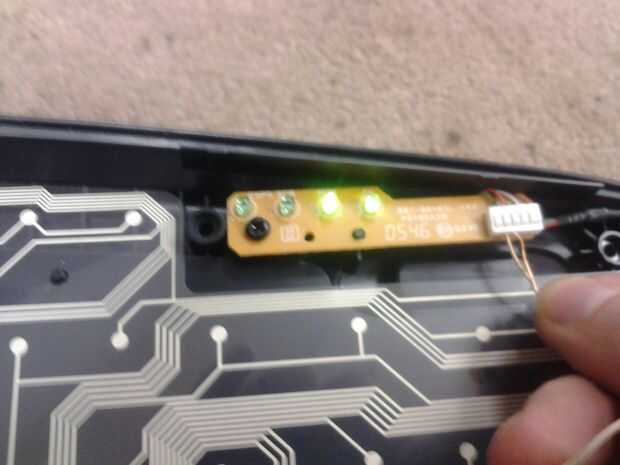

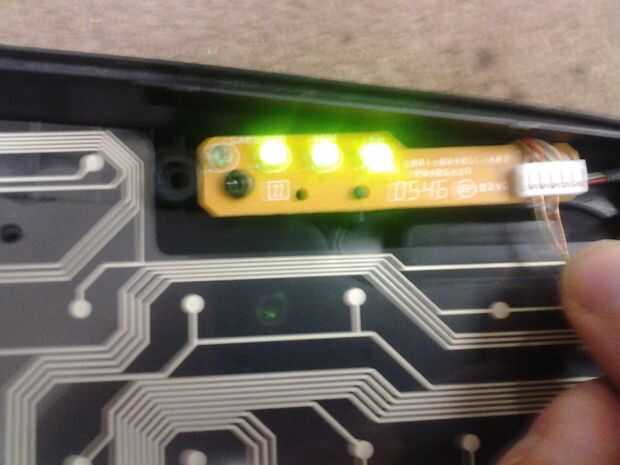

Ahora debe encontrar un conector blanco pequeño cerca de las luces. Si no tienes un enchufe, se pueden mantener los dos cables a los dos puntos de metal en la parte inferior de cualquier LED. Si tienes un enchufe, uno de los cables de empuje desde el otro extremo del cable rojo y uno de los cables en un agujero diferente. Conecte los dos cables. ¿¿Cualquiera de las luces salir o cambiar de brillo? Si no, sigue intentando diferentes agujeros con los cables. Si ninguno de esos funciona, trate de cambiar a un cable que no sea rojo. Si eso todavía no funciona, tu teclado o cables puede no ser enchufado. Una vez conectando los dos cables hace un cambio, continuar. Sólo ha hecho un detector de continuidad desde el teclado! Tal vez voy a hacer un Instructable sobre

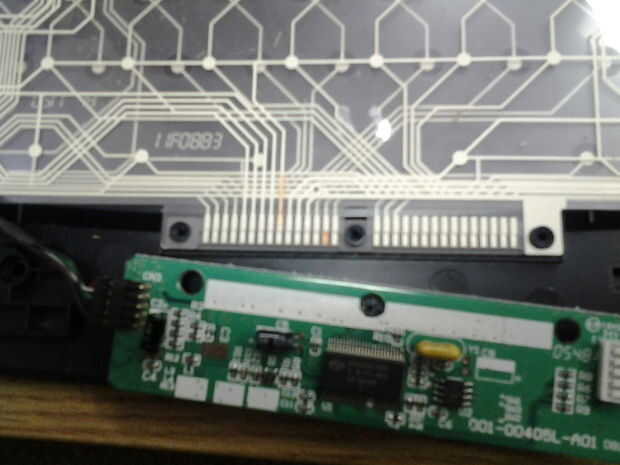

Pulse un cable hacia el punto del correo en un circuito claro. Ejecutar el otro cable a través de los pasadores en la parte inferior. Cuando el teclado enciende en cambio, han encontrado el conector adecuado. Marque ese conector con un marcador!
Buen trabajo! Sólo has trazado un circuito muy simple! Hacer esto para ambos claro hojas de circuito
