Paso 3: CAD - hacer elevaciones

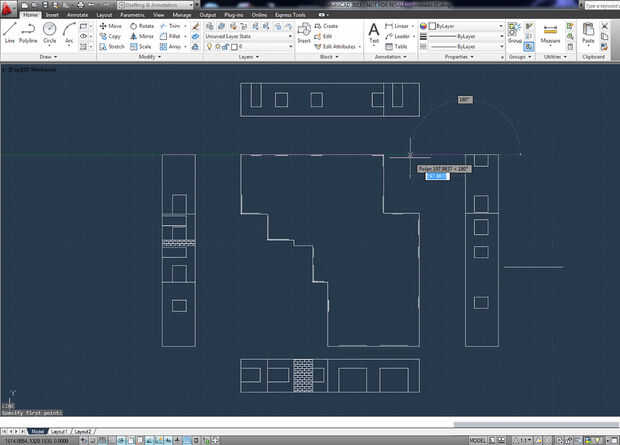

Después de hacer un esquema completo del exterior podemos hacer elevaciones de las paredes.

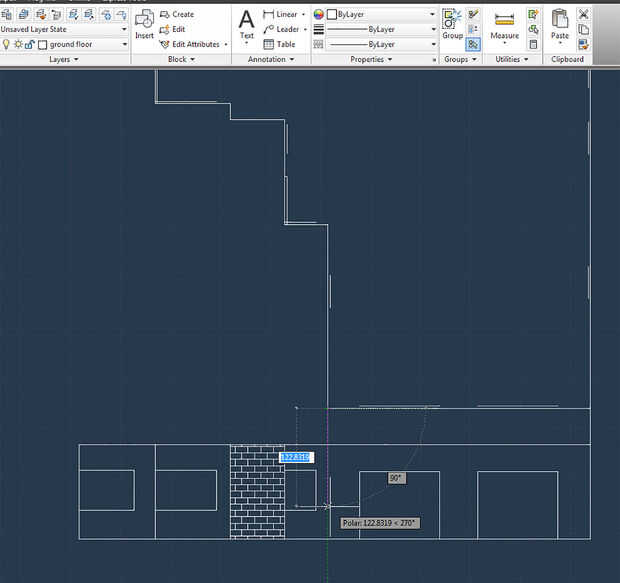

Realizar elevaciones que instalaremos una línea de referencia perpendicular al lado de la casa que están enfrentando, a continuación, dibujar a una segunda línea offset desde la primera la misma altura de su primera planta (que mide eso, derecha?). Por ejemplo te imaginamos que estamos mirando la parte inferior de la casa en mi foto. Te dibujamos una línea horizontal debajo de la parte inferior de la planta, luego a ampliar las líneas de borde de cada sacudida de la pared hacia abajo para cumplir con la línea perpendicular que dibujó.

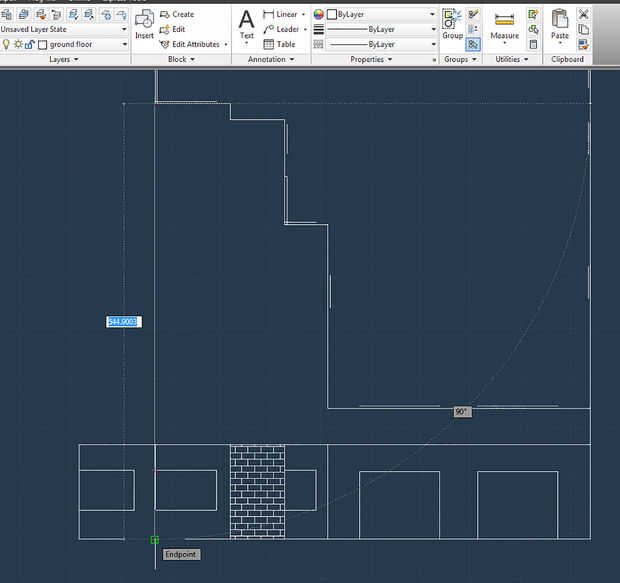

Esto puede sonar duro, pero debe tener sentido una vez que hace unas líneas y tener una idea de lo que estás haciendo. Seguir haciendo líneas en cada sacudida de la pared en su línea de referencia, junto con las aberturas de puertas y ventanas.

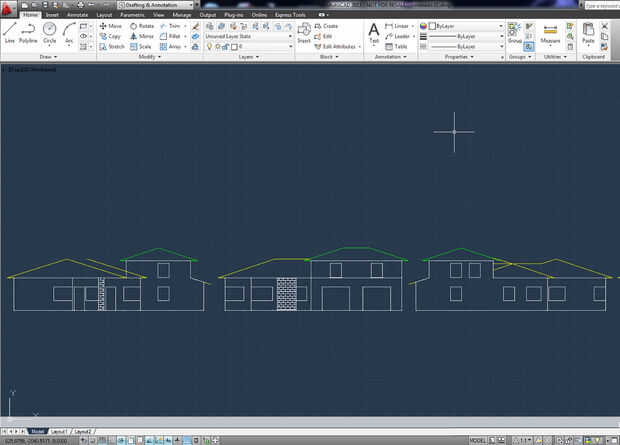

Después de algunos minutos debe tener algo parecido a una elevación de ese lado de la casa. Continúe haciendo esto para cada lado de tu casa. Tómese su tiempo y asegúrese de que cada elevación coincide con sus medidas, y más importantemente coincide con lo que su hogar realmente parece.
