Paso 4: CAD - geometría de la cubierta
Antes de abordar el techo, tome un momento y encontrar su paz interior. Tal vez salir y tomar una taza de té y zen. Cuando estés listo para abordar algunos geometría complicada puede comenzar en la creación de la azotea.
Los techos inclinados son difíciles, especialmente si usted tiene formas no rectilíneas. Es engañoso lo complicado el techo realmente es crear. A diferencia de las paredes, el techo debe tener en cuenta pendiente y formas complejas. Antes de que podemos empezar a hacer el techo necesitamos saber algunos pedazos de información.
Inclinación del techo:
La primera pieza de en necesitará es la pendiente de la azotea, que es representada generalmente por una medida de X pies lateralmente para cada 1 pie vertical. La azotea de mi edificio es de 3:1; 3 pies lateralmente por cada pie verticalmente.
Forma de techo:

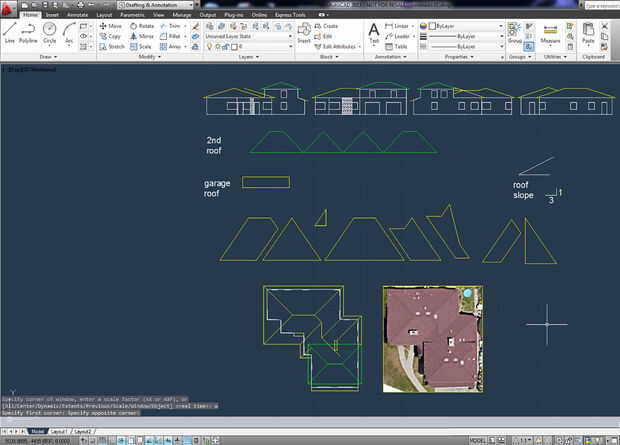

Con una vista aérea de mi edificio que encontré en línea, tomé una captura de pantalla de mi techo lo que parecía. Esto me ayudará a obtener las formas apenas a la derecha. Había recortada la imagen, importados en mi programa de CAD y utiliza como referencia para hacer la geometría de la cubierta.
Voladizo:
Las necesidades de proyección de techo a tenerse en cuenta, no olvide incluirlo!
Juntándolo todo:
Una vez que el material de referencia posible extraer pequeñas porciones del techo. Comencé por compensación el perímetro del contorno de la pared a 1 pie, esto le daría el contorno del alero y representa los límites de la línea del tejado. Luego usé la imagen aérea para llegar a la azotea longitudes de línea de canto. Para obtener las líneas de pendiente diagonal utilicé la referencia pendiente para dibujar una línea entre el borde del techo y la línea de cumbrera. Esta fuerza sonido complicado (y a veces es) pero intente con algunas secciones de techo y usted comenzará a obtener secciones del techo completo.
Esto fue por mucho la parte más difícil de la construcción. Hice algunos errores en mi techo, pero después de algunos intentos de perfección que decidí vivir con los resultados y seguir adelante (esperemos que no demasiado evidentes en un vistazo rápido).
