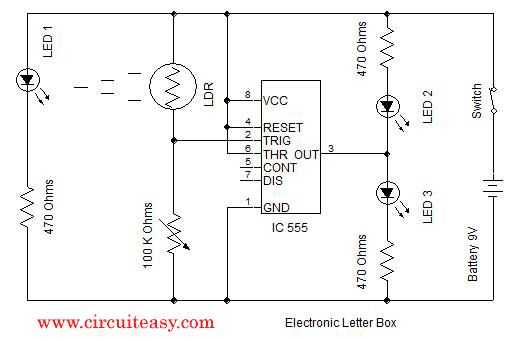

Este circuito utiliza un temporizador popular C.I que es 555. C.I 555 se conecta como comparador con pin 6 conectado con la fuente positiva, la salida va alta-1 cuando el gatillo pin 2 es menor que 1/3 nivel de la tensión de alimentación. Por el contrario, la salida va baja-0, cuando está sobre el nivel del 1/3. Tan pequeño cambio en el voltaje del pin 2 es suficiente para cambiar la salida del pin 3 del 1 a 0 y de 0 a 1. La salida tiene solamente dos Estados altos y bajos y no puede permanecer en cualquier etapa intermedia. Es alimentación por batería de 9V para uso portátil. El circuito es económico en consumo de energía. Pin 4, 6 y 8 está conectado a la fuente positiva y el pin 1 está conectado a tierra.
Para detectar el presente carta hemos utilizado LDR y una fuente de luz. LDR es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene una resistencia de aproximadamente 1 megaohms en oscuridad total, pero una resistencia de unos 2-5 k ohmios cuando se ilumina en color brillante. Responde a una gran parte del espectro de luz.
La fuente de luz y LDR es tan ajustada en el buzón que luz directamente caerá en la LDR, pero carta se mantiene dentro de entonces bloquea el haz de luz y LDR en oscuridad.
Hemos hecho un circuito divisor potencial con LDR y la 100 K resistencia variable
conectadas en serie. El voltaje es directamente proporcional a la conductancia, por lo que más tensión nos pondremos por este divisor cuando el LDR está recibiendo luz y baja tensión en la oscuridad. Voltaje dividido se da al pin 2 del 555. Tan pronto como oscurezca LDR el voltaje del pin 2 gotas 1/3 de la tensión de alimentación y el pin 3 es alto y se ilumina el LED.
También podemos utilizar dos LED en el pin de salida 3, para 1 LED presentes y ausentes del LED 2. Para este método un LED está conectado como sesgo hacia adelante y otro está conectado como inversa condiciones diagonal para indicar ambos altos y bajos. Para limitar la corriente del LED se utiliza resistencia en serie.
Para la luz de la fuente, utiliza LED de color rojo o blanco. LED 2 y 3 se puede utilizar cualquier otro color verde, rojo, amarillo o azul.
