C.C. neón VU-metro, fácil de hacer (2 / 3 paso)

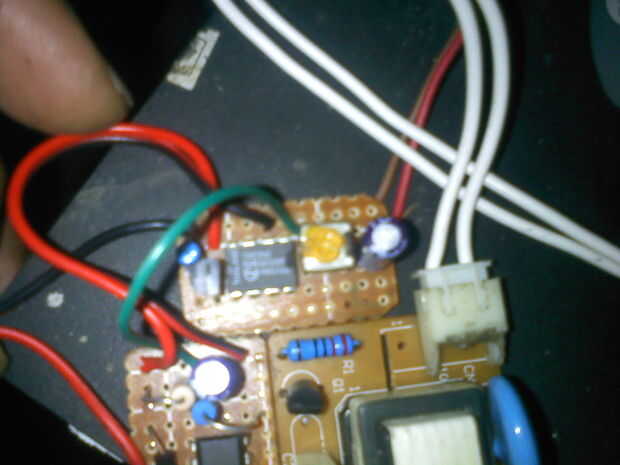

Paso 2: Parte ADDON (estas de audio amplificador)

(mini amplificador de Audio) es un complemento para los que necesitan a esta cosa dirrectly del preamplificador de entrada

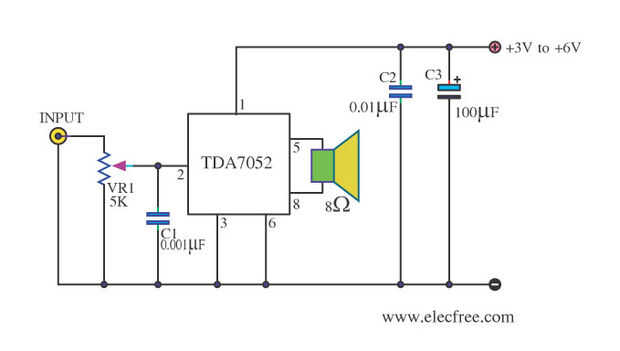

TDA7052 y un VR (usted puede Agregar la tapa pero no crutial)
Este es uno de lo circuito más simple que también se requiere casi ninguna parte.

Recuerde: no olvide añadir 3-6V regulador de voltaje en la entrada V de este chip es se quema (usted puede usar LM7806 que es este es el que utilizo)

¿Por qué dije esto es un addon?
la respuesta es:
Siguiendo el anterior esquema de VU realmente esta cosa está lista para ser fuego por el mismo, pero es necesario conectar la sección de entrada de este regulador con la salida de la energía amperio (paralelo con el cable de los altavoces)
Si añades este addon, esto le permitirá ejecutar esta cosa directamente con una salida de audio del dispositivo más (ex. Sonido jack de tu PC, incluso desde tu blackberry o teléfono celular que tiene un conector de audio 3.5--generalmente utilizado para auriculares).
