Paso 2: Diseño práctico
Sólo necesita algunas piezas para este circuito. Rescatar piezas donde puedo, por lo que incluso puede salvar el circuito de conversión AC/DC todo de algo que ya tiene construido sobre un tablero. El lado del transformador donde se conecta el cable de alimentación de CA es el lado primario de la bobina. El lado secundario de la bobina se conectará al puente rectificador. Utilice el multímetro para Revise cuidadosamente el voltaje de salida en los alfileres de secundarios cuando el cable de alimentación esté enchufado. La lectura debe ser 1/10 al 1/5 de su tensión de alimentación es de 12-24 VCA en los Estados Unidos Si utiliza red de 220VAC, necesita un transformador que tiene un paso abajo cociente de 10:1 porque la mayoría de los reguladores de voltaje no pueden manejar más de unos 35VDC entrada. También ser conscientes de los requisitos de alimentación de su circuito. Los transformadores tienen limitaciones corriente y voltaje reguladores puede generalmente solamente fuente de 1 amperio máximo y sólo cuando se tiene un adecuado disipador de calor Unido. Fusibles son una buena cosa si usted no está seguro.

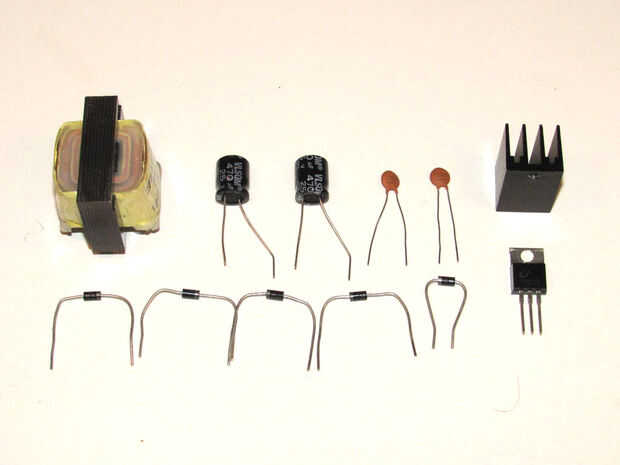

Las partes:
-1 transformador. Ésta funciona si usted necesita comprar uno, pero en casi todo lo que utilizas para que usted debe ser capaz de encontrar uno y salvar sin dificultad.

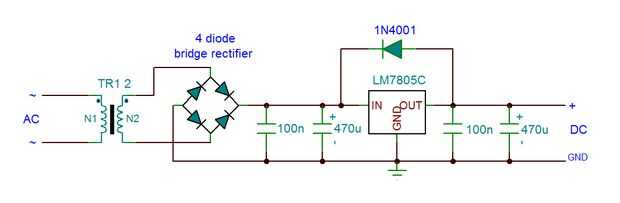

-5 diodos. 1N4001, 1N4004, 1N4007 funcionará todo bien. Se puede sustituir a 4 de ellos para un rectificador de puente construido a propósito, pero necesita el quinto para revertir el sesgo de la salida del regulador.
-4 condensadores. 220 2-electrolítico de 470uF, 2 discos cerámicos de 100nF. Compruebe que la clasificación de la tensión en sus capacitores es mayor que las tensiones que se experimentan. Si es la salida desde el puente de diodo + 30VDC y su condensador es clasificado para + 25VCD, vas a tener problemas. Condensadores va a explotar si se aplica a mucha tensión, si tu cara es cercano o no.
-1 regulador de voltaje 78XX. Estoy usando un 7805 en esta compilación. Usted puede conseguirlos en varios voltajes de salida, por ejemplo, + 5VDC (7805), + 9VDC (7809), + 12VDC (7812), etc.. La serie 79XX de reguladores de voltaje son similar, pero proporcionar voltaje negativo, es decir, un 7909 salidas - 9VDC. Asegúrese de que la salida de su transformador permanece al menos 2V por encima del nivel de salida del regulador, puesto que se regula hasta el voltaje de salida requerido. ( Hoja de datosdel 78XX)
-los cables cuando sea necesario
-disipador de calor si el regulador de tensión proporciona alta corriente o el voltaje de entrada es significativamente mayor que la tensión de salida. Para más información sobre eso, lee esto.
Las herramientas:
-Protoboard sin soldadura para prototipos y pruebas
-soldador y soldadura
-placa de circuito impreso (PCB)
-Cortadores de pelacables
