Paso 3: Construcción y pruebas

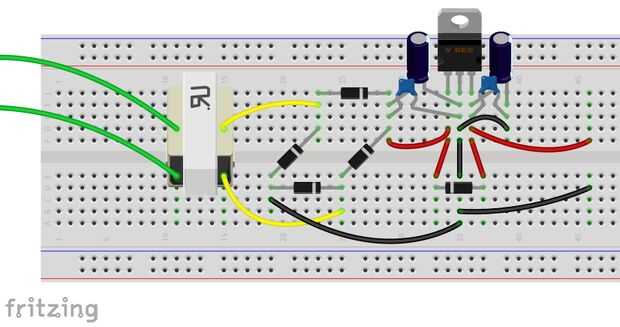

Este es un circuito muy simple y fácil de construir. He incluido dos imágenes de protoboard que muestran lo mismo, pero uno puede ser más fácil para algunos entender que otros.

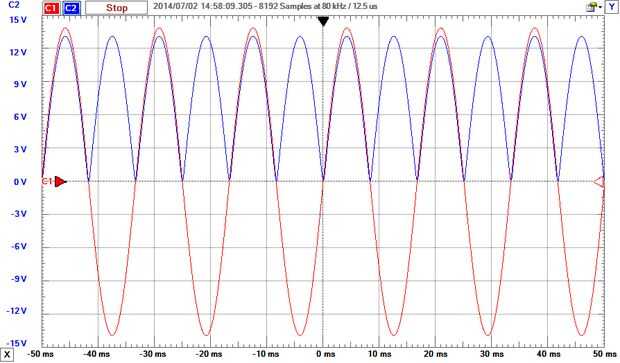

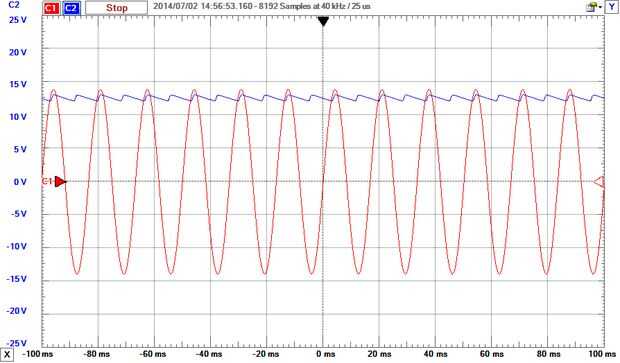

Imágenes 3 y 4 son o alcance para mostrar lo que está sucediendo en el circuito. Después de los pasos de transformador el voltaje AC el puente del diodo hace que la señal de DC, pero con algunas fluctuaciones graves. Imagen 4 muestra por qué agregamos el condensador suavizado. Esta imagen fue tomada con un condensador más pequeño por lo que me pude destacar el efecto que tiene el condensador en la señal. La tapa de la lista de partes dio una línea casi plana por lo que era difícil de ver.

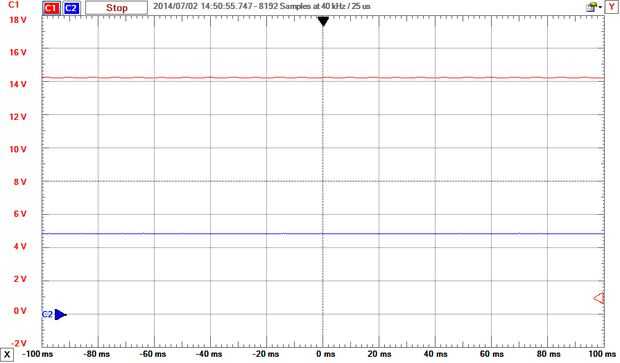

Imagen 5 muestra el voltaje de CC regulado final en + 4.8VDC. La hoja de datos para el 7805 que muestra 4.75-5.25VDC es normal, así que estamos bien dentro de especificaciones.
Eso es todo allí está a él. Como se mantiene consciente de lo que es, no debería tener problemas. Recuerde tomar lento y compruebe las conexiones antes de conectar nada. Y sobre todo, ser cuidadoso!
Un agradecimiento especial a redditers t_Lancer y E_kony por su ayuda en Agregar a mis conocimientos sobre este tema.
Por favor no dude en preguntar en los comentarios a continuación o PM. Diviértete construyendo!
