CA luz de regulación accionado motor (2 / 8 paso)

Paso 2: Colocación interna de las partes

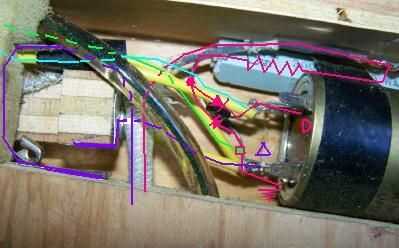

Esta foto muestra la colocación de los componentes electrónicos. Yo también trazó el diagrama de cableado en la foto con las diferentes líneas de colores para distinguir los conductores y hacer el circuito fácil de seguir. Las porciones puntos simplemente trazan la ruta del circuito cuando el conductor se esconde detrás de otro conductor. El azure azul y líneas de color verde lima en la izquierda de la foto van a los terminales del tubo de flash. El conductor de color verde lima realmente se conecta en el suelo o caja terminal en la sección varios de condensadores, aunque parece que conecte el diodo, que trabajaría, también. Las líneas púrpuras profundo a la izquierda de la foto muestran una de las líneas de alimentación de CA y el interruptor activado por el gatillo de la madera. La línea marrón es la otra línea de corriente alterna. Pasa por una resistencia de 300 ohmios 20 vatios. Luego se divide por dos diodos. Tenga en cuenta que en uno el ánodo viene en primer lugar, mientras que en el otro es el cátodo. Se utiliza un condensador electrolítico de muchas secciones, pero también se podrían utilizar dos condensadores individuales nominal de 30 microfaradios y 500 voltios cada uno. El triángulo y la "D" indican terminales internas separadas en el condensador de muchas secciones. El caso del capacitor se indica mediante el símbolo de tierra marrón. Ver el esquema en el siguiente paso.
