Paso 9: Pierna agujeros para pernos de camilla
Cada pieza vertical tiene 2 agujeros, y cada lado (de cada extremo) de la camilla tiene 2 agujeros. Las piernas y Camilla demostraron para ser difícil perforar hacia fuera.

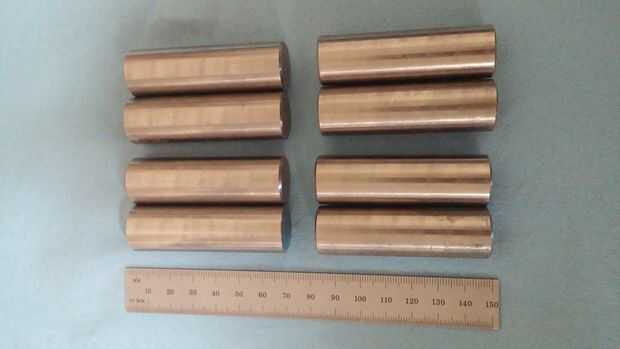

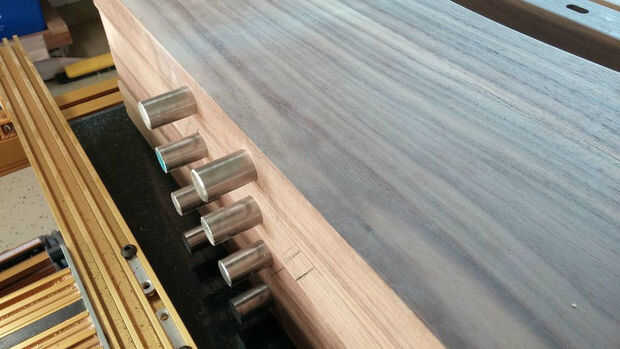

Cortar 8 piezas de acero inoxidable de 3/4" de diámetro x barra de 2 pies. Cada pieza es aproximadamente de 2-1/2" pulgadas de largo y las puntas fueron biseladas en una lijadora de disco para permitir la inserción fácil. He comprado la barra de acero de Mcmaster-carr.
Perfore agujeros para las piernas
Usé una broca para perforar agujeros en el interior de 3/4" forstner borde de cada uno de la pierna a una profundidad de apenas 1-1/4 de pulgada. Habrá ~1/2 "brecha entre cada pierna y la camilla (le da el efecto"flotante"), y la varilla de 3/4" en los orificios de la camilla.

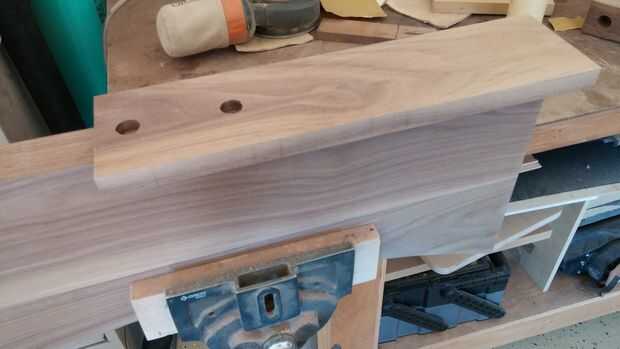

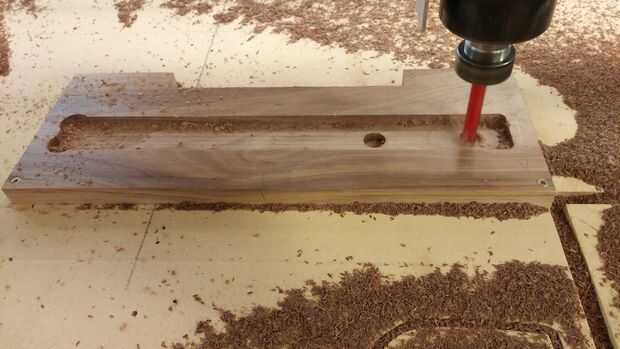

He decidido crear una plantilla para taladrar los agujeros exactamente el mismo para cada pierna. Medí la distancia de la base de la pata a cada agujero de mi dibujo de Autocad, luego he creado una plantilla en la CNC para asegurarse de que todos los 8 agujeros fueron perforados exactamente la misma distancia desde la parte superior de la pierna. Es básicamente un bolsillo que pone en el borde de la pierna registrarse en la parte superior de la pierna y tiene dos orificios de 3/4" para guiar mi broca.

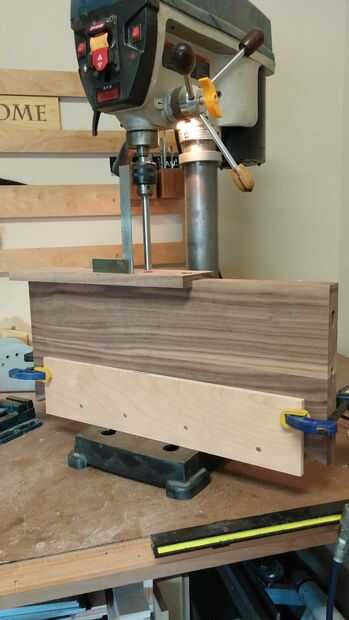

Esto no funciona tan bien como estaba previsto cuando primero traté de-cuando sujeta mi plantilla hasta el borde de la pieza de la pierna, tuve un tiempo difícil mantener la parte inferior de la pierna curvada perfectamente cuadradas para el taladro. Tenía que construir un accesorio especial para sostener la pierna Plaza y estable - decidí sandwich una de las piezas de chatarra curvado (de cuando en forma de la pieza de la pierna) entre 2 pedazos de madera contrachapada. Asegura a una perfecta al borde de la pieza de la pierna. I luego apilados la pierna en esta nueva plantilla, había cuadrado para el taladro y perforar 2 agujeros en cada una de las verticales de 4 piernas.
Perforaciones para Camilla

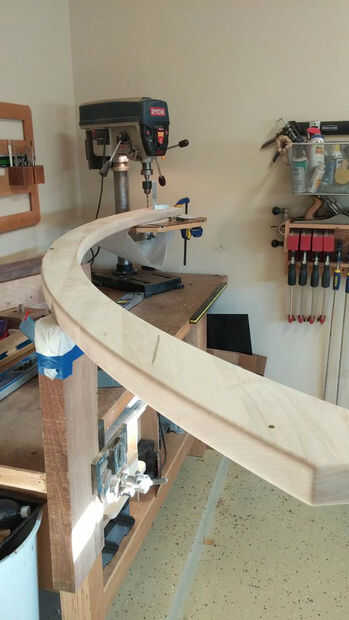

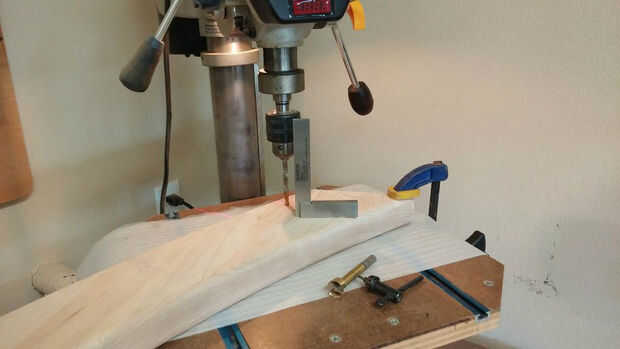

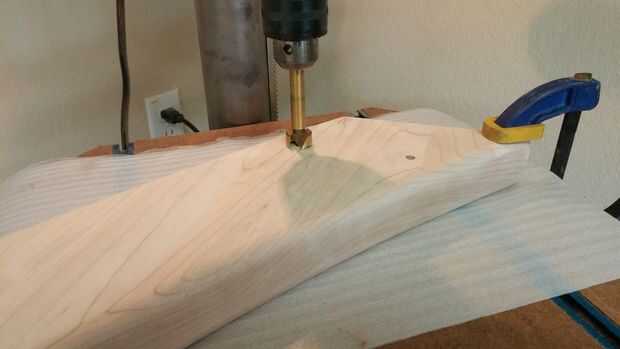

Desde el paso anterior de la corte de la camilla, se verá que tienen 1/4" agujeros del localizador que ir todo el camino a través de la camilla. Había equilibrado y nivelado la camilla entre una pieza de madera en mi mordaza de mesa y mi mesa del taladro, que me ha permitido a la camilla con la broca de la Plaza. Utiliza una 1/4 broca de centro en cada existente a través del orificio, sujeta el estirado en lugar y luego intercambiar hacia fuera la 1/4 broca para una broca de 3/4" forstner. Y luego que haga al menos 3/4" profundidad - esto deja una sección central de la barra de acero para sentarse contra.
Otra Idea de camilla
Una idea que no decidí perseguir es que el uso de la compresión de los resortes dentro de los agujeros de las piernas. La idea aquí sería poner los resortes en cada agujero de la pierna (más profunda), comprimir la barra en cada orificio, y luego la camilla en lugar permitiendo que los muelles sujetar la camilla centrada. De esta manera si alguna vez necesito disassember este gran mesa, puedo comprimido las varillas en los agujeros de la pierna y tomar la mesa aparte en 4 piezas (tapa, camilla y 2 patas). También sería mi pierna glueup más fácil puesto que podría hacerlo sin el ensanchador de la manera. En última instancia concedió que mover esta mesa grande en 2 piezas (tapa de tabla + piernas/Camilla) debe ser fino y no era necesario demasiado para este paso. Además, estaba preocupada que si los alfileres de acero fueron bastante flojos en los agujeros para comprimir, luego las piernas podrían ser inestables desde el principio - desde flex y desgaste conjunto ensanchador son ya un problema con el diseño de caballete, esta fue otra razón para no hacer los resortes.
