Caballo de Troya de Papercraft gigante (3 / 21 paso)

Paso 3: Etiquetado y perforar las piezas

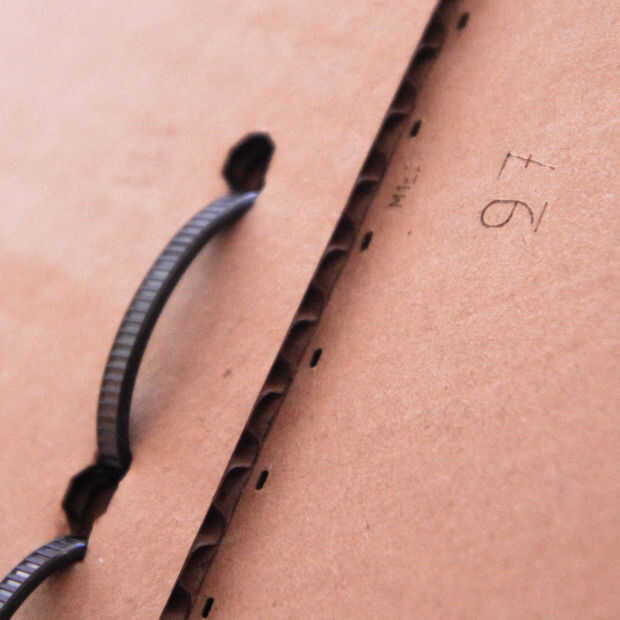

he optado por el método de ocultación de remache, como esto proporciona automáticamente superposición de pestañas y orificios en los lugares apropiados en cada panel. Pasé un tiempo ajustar la anchura exacta del agujero diámetro y ficha, utilizando trozos de cartón para probar aproximadamente cuánto podrían resistir estrés diversos arreglos.

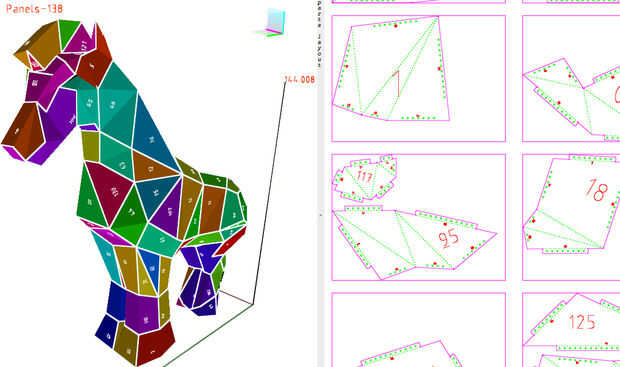

123D hace un gran trabajo de etiquetar todas las piezas 2D que genera, con el cada panel de etiquetado automáticamente con su propio número y los números de las piezas que debe estar tocando cada borde. Es más, puede tener el ángulo preciso de cada doblez marcado, indicándote si el doblez es una montaña o un valle y hasta dónde debe doblarse.
